空气联轴器 800-1

扭矩测量

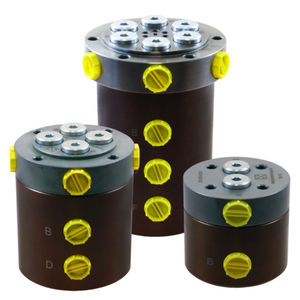

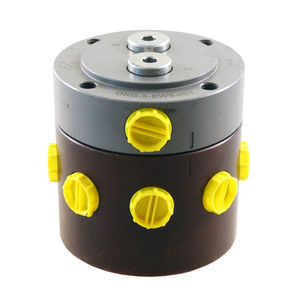

气动旋转接头将压缩空气从静止的机器部件传输到旋转的机器部件。安装在部件的旋转轴上。为此，我们提供单通道、双通道和四通道型号。气动旋转接头可通过滑环与 6、12、18 或 24 股、24 Vdc 和 2A 的电气套管组合使用。 特点 由高强度铝制成（滑环外壳由耐用塑料制成） 由高强度铝制成 重量轻 可结合气动和电子装置 与滚珠轴承组合 可提供标准设计和特殊设计 安装说明： 旋转接头的安装方式必须避免对固定或旋转部件产生弯矩。实践证明，将（旋转）旋转活塞与气动装置的连接件拧在一起，并将固定外壳固定住以防止扭曲（不要启动轴承力）是有效的。 安装示例： 1. 气动夹具 2. 管道 3. 刚性螺钉固定 4. 软管 5. 距离 6. 扭矩支撑 公称直径：3 工作压力： pmax.10 巴 工作温度：-10°C 至 +60°C 通道：单通道、双通道和四通道（气动） 扭矩： 启动扭矩从 0.4 牛米至 1.1 牛米 转速：最高60 1/min 接口：螺纹 M5，外壳内径向接口，活塞内径向和轴向接口 设计：不带和带电气衬套
