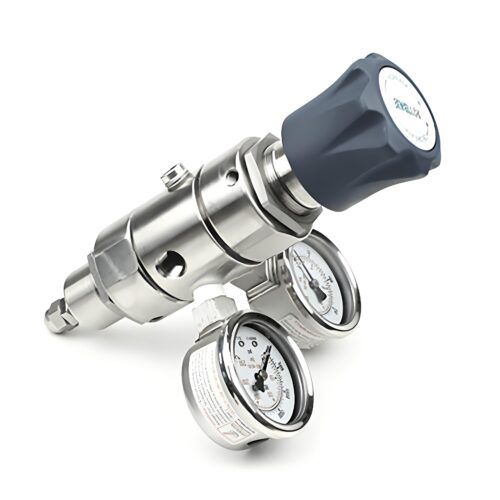

气体压力调节器 DPR1

隔膜双级金属

简介
DPR1 系列为紧凑型二级高纯度气瓶减压阀，适用于半导体及先进工业工艺中低流量的有毒、可燃和自燃气体。相互连接的波纹金属隔膜及金属对金属的隔膜与阀体密封可保持气体纯度并最小化扩散。

特性

• 最大进口压力：3000 psig / 207 bar
• 出口压力范围：0–25 psig、0–50 psig、0–100 psig、0–150 psig（0–1.7 bar、0–3.4 bar、0–6.9 bar、0–10.3 bar）
• 设计试验压力：额定最大值的150%
• 泄漏：内部——气泡密封；外部——设计满足 < 2 x 10-8 atm cc/sec He
• 工作温度：-40°F 至 140°F / -40°C 至 60°C
• 流量系数：Cv = 0.05
• 最大工作扭矩：30 in‑lb / 3.4 N·m
• 进口压降特性：100 psig 时变化 0.06（6.9 bar 时变化 0.004）

优点

• 相连的波纹隔膜提高灵敏度与控制精度
• 隔膜与阀体金属对金属密封，减少扩散
• 正向密封设计及固位罩盖口提高完整性
• 隔膜‑阀门联动提升阀座密封可靠性
• 在入口压力变化下仍保持稳定输出（低衰减特性）

更多选项

• 可选出口范围：0–25 psi、0–50 psi、0–100 psi、0–150 psi

技术规格

• 型号 / 系列：DPR1 series
• 最大进口压力：3000 psig / 207 bar
• 出口压力范围：0–25 psig（0–1.7 bar）、0–50 psig（0–3.4 bar）、0–100 psig（0–6.9 bar）、0–150 psig（0–10.3 bar）
• 设计试验压力：额定最大压力的150%
• 泄漏：内部——气泡密封；外部——设计满足 < 2 x 10-8 atm cc/sec He
• 工作温度范围：-40°F 至 140°F / -40°C 至 60°C
• 流量系数 (Cv)：0.05
• 最大工作扭矩：30 in‑lb / 3.4 N·m
• 进口压降特性：100 psig 时变化 0.06（6.9 bar 时变化 0.004）
