相位顺序测试仪

电压相位功率

概述
6相二次注入继电器保护测试仪提供六个完全独立的电流通道及最多六路同时电压输出。通道独立性对于母线差动保护、三绕组变压器保护以及远端端子间的端到端继电器检验至关重要，可避免分阶段测试或作业中重配置所导致的误差与延长的投运周期。

测试模块 / 继电器类型（表）
保护继电器类型 | 测试项 | 建议测试模块 | 备注
信号继电器 | 对应测试项 | 直流测试 | 交流与直流测试。如中间继电器需AC/DC混合输入，请使用“AC与DC测试”模块。若信号继电器额定电流过小，使用测试仪的电压环路输出。
时间继电器 | 各类时间测试 | 参见时间模块 | 参见模块
中间继电器 | 各类功能测试 | 参见模块 | 参见模块
重合闸/一致继电器 | 功能测试 | 参见模块 | 参见模块
其他直流电压/电流继电器 | 对应测试 | 参见模块 | 参见模块
电流继电器 | 对应测试项 | 交流测试 | 顺序分量继电器：在'AC测试'的顺序模块中测试；反时限继电器：在'It特性'模块中测试。
过/欠压继电器 | 各类测试 | 参见模块 | 参见模块
顺序分量继电器 | 各类测试 | 参见模块 | 参见模块
差动继电器 | 直流磁特性 | 差动继电器、差动谐波 | AC/DC测试、谐波测试。差动测试的正确接线请参见附录5。

附注

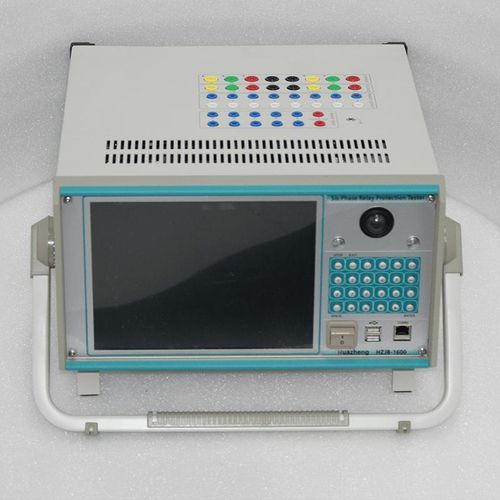

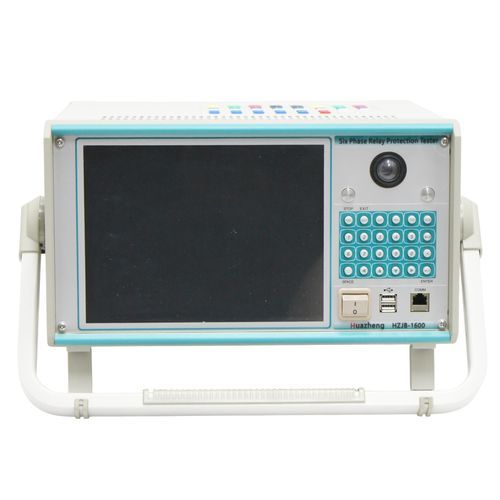

产品页面包含演示视频及多张图片，展示6相测试系统的构型、通道布局以及变电站投运中常见的接线方式。

特性 / 技术规格

• 交流电流输出（每相，六相模式）：0–30 A；输出精度约0.1（规格等级标注）。
• 六相并联电流输出（合计）：0–180 A。
• 各相长期允许工作电流：10 A（参考值）。
• 单相电流最大输出功率：450 VA。
• 六相并联时最大输出功率：1000 VA；最大并联输出允许工作时间：10 s。
• 交流电流基波频率范围：0–1200 Hz。
• 谐波产生能力：最高支持至24次谐波。
• 交流电压输出：相电压 0–120 V（输出精度约0.1）；线电压 0–240 V。规格示例中在特定负载下最大输出电压列示为20 V。
• 直流电压输出（相幅值）：±160 V（输出精度约0.2）；线幅值 ±320 V。
• 直流电流输出：每相 ±10 A（并联值见规格说明）。
• 相/线电压输出功率：例如 AC 80 VA / 100 VA，DC 70 VA / 140 VA 等模式值。
• 输入/输出：10路输入通道；8路直流输出通道（规格示例：DC 220 V / 0.2 A；AC 220 V / 0.5 A等辅助输出）。
• 自由触点规格：1–20 mA，24 V（控制触点示例）。
• 电位触点电平：逻辑 '0' 约 0–+6 V；逻辑 '1' 约 +11 V–+250 V。
• 时间测量范围：0.1 ms–9999 s；测量精度：0.1 ms。
• 外形尺寸与重量：420 × 360 × 210 mm；重量约19 kg。
