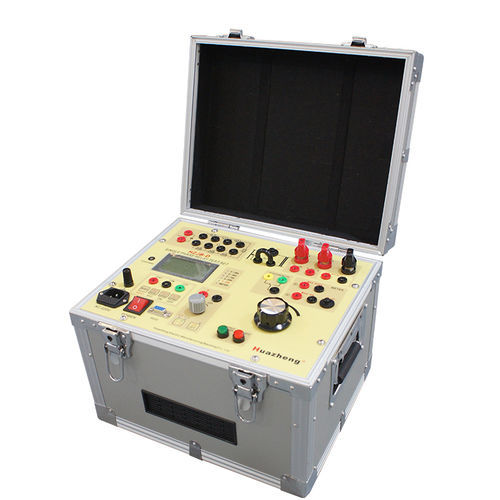

电压测试设备 HZJB-D

电流自动用于保护继电器

HZJB-D单相继电器保护测试仪是一种便携式现场测试设备，性能优异。它具有铝合金底盘和PC面板的优雅外观。由ARM芯片控制，LCD屏幕显示电压和电流输出，以及秒表。该设备可以输出完全隔离的可调AC/DC电压和电流，以及可调DC电压。输出回路配备双重过载保护，输出容量大，体积小，重量轻，可靠性高。适用于各种继电器的现场校准和测试。 主要特点： - 输出完全隔离的可调DC电压，具有短路、过载和超范围条件的自动保护。 - 最大输出电流：0~150A。 - 配备LCD数字AC/DC伏安表，显示AC和DC电压和电流值、秒表、电位和接触状态。 - 内部电动秒表；可用电接点，最大电位250V；双通道测量。 - 轻量化设计，体积小，功能齐全。 主要技术参数和功能： - 额定输入功率：AC 220V ±10%，1000VA，50Hz - AC输出： - 范围 (A)：0~10，空载电压 (最小) V：90，满载电压 (最小) V：80，满载电流 (最大) A：10 - 范围 (A)：0~40，空载电压 (最小) V：25，满载电压 (最小) V：22，满载电流 (最大) A：40 - 范围 (A)：0~100，空载电压 (最小) V：10，满载电压 (最小) V：<8，满载电流 (最大) A：150 - AC电压输出： - 范围 (V)：0~250 (AC)，空载电压 (最小) V：250，满载电压 (最小) V：240，满载电流 (最大) A：3 - 范围 (V)：0~300 (DC)，空载电压 (最小) V：320，满载电压 (最小) V：250，满载电流 (最大) A：3 - DC辅助输出： - 范围 V：0~110，电压 V：120，最大电流 A：0.5 - 范围 V：110~220，电压 V：220，最大电流 A：0.5 - 秒表：范围：0.0000~999999S，分辨率：0.1mS，精度：±5，最大输入电压：DC 250V - 电流表：内部：0.000~150.0A；外部：0.000~6.000A（AC或DC）；精度：0.5%；测量方法：AC：真有效值，DC：平均值 - 电压表：范围：0.0~600.0V（AC或DC）；精度：0.5%；测量方法：AC：真有效值，DC：平均值 - 电阻和电容：电阻：0.5欧姆至2.5k欧姆；电容：10uF，最大电压AC 450V - 辅助接点的分割/组合：最大电流：1A，最大电压：AC250V或DC120V - 工作环境：温度：-10 ~ 40°C，相对湿度：<80% - 体积：320mm × 260mm × 230mm - 重量：16kg 使用方法： - 电压和电流：开机，选择输出电流或电压端子，按“输出选择”端子，按“开/关”按钮。设备模拟故障状态；调整旋钮以控制AC/DC电压和电流输出。 - 辅助输出DC电压和电流：将电位器设为零，连接输出线，选择所需电压（0V或110~220V），按输出按钮，调整电位器以获得电压/电流输出。对于外部输入，将输出连接到外部输入电压/电流端子或外部电压表/电流表。 - 电阻/电容使用：断开Rx上的U形短接片，选择合适的电阻/电容串联，按图连接。 - 秒表：输入信号（接触从开到关或从关到开，带5V-250V正DC接触）。对于单/双输入，按图连接到开关接触。应用示例：测量继电器线圈的动作时间和反馈时间。 注意事项： - 操作期间设备应可靠接地以确保安全。 - 如果显示屏暗或黑，请调整“对比度调整”。 - 电流输出后，测量选择按钮无效。 包装清单： 1. 主机 2. 电源线 3. 测试引线包 4. 测试引线 (2.5mm²-2.5m) 5. 测试引线 (2.5mm²-0.5m) 6. 测试引线 (8mm²-2m) 7. 测试引线 (1.2mm²-2.5m) 8. 双芯护套线 (2×1.2mm²-2.5m) 9. 透明接地线 (2.5mm²-2m) 10. 插入 (6mm) 11. 专用夹 12. 过渡柱 13. 插头 14. 保险管 技术规格： - 型号：HZJB-D - 品牌：Huazheng - 单相继电器保护测试仪 - 便携式，现场校准和测试 - 铝合金底盘，PC面板 - ARM芯片控制，LCD显示 - 可调AC/DC电压和电流输出 - 双重过载保护 - 大输出容量，小体积，轻重量 - 高可靠性
