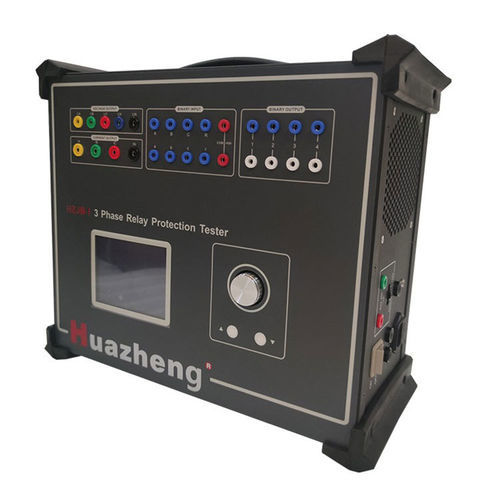

保护继电器测试装置 HZJB-I

电动电脑控制工业

HZJB-I三相继电器旨在提供卓越的性能和精度，用于监控和保护三相电力系统。凭借其先进的技术和精密的工程设计，该继电器确保关键电气设备和机械的无缝运行和保护。 HZJB-I三相继电器配备了先进的基于微处理器的算法，提供精确和响应迅速的保护，防止各种电气故障，包括过电流、欠电流、相位不平衡和相位丢失。这种保护水平对于防止设备损坏并确保电力系统的安全性和可靠性至关重要。 - 工业控制计算机和Windows操作系统已预装。避免频繁开关电源。 - USB接口允许热插拔USB设备（例如，闪存盘），但仅在数据传输完成后。 - 不要删除或更改系统文件或桌面图标，以确保稳定运行。 - 连接外部键盘或鼠标时，请确保正确连接终端。 - 在输出期间不要直接关闭电源，以避免不正确的保护操作。 - 对于与空闲和充电触点兼容的开关数量，将触点电位的高端（阳极）与公共端+KM连接。 - 不要将物体插入通风槽或输入/输出插座。确保通风槽、电源开关和插头保持畅通。 - 不要将外部交流/直流电源引入电压和电流输出插座。 - 对于高安全性或强干扰，在测试前接地电源插座或测试仪的保护接地。 - 如果接口数据错误，请删除‘E\Relay Protection Calibrator\’下的‘para’文件，然后重新启动程序以恢复默认设置。 开机程序： - 将测试仪插入AC220V插座。如果使用外部计算机，请正确连接串行通信线。 - 检查所有电线和连接，然后打开测试仪和任何外部计算机。软件界面将出现以进行测试。 关机程序： - 不要直接关闭电源开关。首先终止Windows操作系统，然后在提示安全关闭时按下电源按钮。 - 使用‘QUIT’键或系统的‘开始’菜单安全关机。 规格 交流电流输出 - 相电流输出（有效值）：0~40A，输出精度0.2度 - 3相并联电流输出（有效值）：0~120A - 长时间相电流：10A - 相电流的最大输出功率：450VA - 3并联电流的最大输出功率：900VA - 3并联电流的最大允许工作时间：10S - 频率范围（基本）：20~1000Hz - 谐波时间：2~20 直流电流输出 - 电流输出：0~±10A/相，0~±30A/3并联 - 输出精度：0.5度 交流电压输出 - 相电压输出（有效值）：0~120V，输出精度0.2度 - 线电压输出（有效值）：0~240V - 相电压/线相输出功率：80VA/100VA - 频率范围（基本）：20~1000Hz - 谐波时间：1~20 直流电压输出 - 相电压输出范围：0~±160V，输出精度0.5度 - 线电压输出范围：0~±320V - 相电压/线相输出功率：70VA/140VA 10路数字输入和8路数字输出 - 时间测量范围：0.1ms ~ 9999s，测量精度<0.1ms 总体而言，HZJB-I三相继电器为三相电力系统的保护和控制设定了新的标准，提供无与伦比的性能、可靠性和灵活性。无论是在制造设施、发电厂还是商业建筑中使用，这种先进的继电器都是确保关键电气系统安全高效运行的理想选择。 - 先进的基于微处理器的算法 - 防止过电流、欠电流、相位不平衡和相位丢失的保护 - 具有高精度的交流和直流电流/电压输出 - 多个数字输入和输出 - 宽频率范围和谐波能力 - 带有Windows操作系统的工业控制计算机
