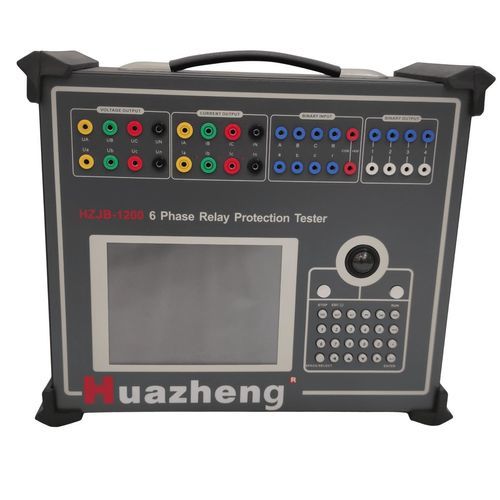

电动测试设备 HZJB-1200

自动化电网用于保护继电器

六相电压和电流可以输出，允许任何组合，如传统的四相电流和三相电流、六相电压模式、六相电流模式和12相输出模式。它兼容传统的测试方法，并且可以方便地执行三相变压器的差动测试。 设备特点和技术参数 - 操作模式：设备可以直接连接到计算机或台式机，提供方便、高效和稳定的性能。 - 新的高保真线性功率放大器：使用模块化线性功率放大器，提供高保真度和可靠性。确保没有高频干扰，从高到微小电流的波形精度优异。 - 高性能主机：DSP控制，快速操作，实时数字信号处理，宽带和高分辨率D/A转换。具有高精度、小失真、良好线性、小体积、轻重量、全功能、易于携带和方便的流量测试。 - 强大的软件功能：能够进行高自动化验证、保护设置测试、故障回放、实时数据存储、矢量显示、在线报告打印和三相差动保护测试的六相电流。 - 独立的直流电源输出：可调节的110V和220V直流电源输出。 - 完整的接口：USB通信端口，用于计算机和外部设备连接。 - 完美的自我保护功能：具有散热结构、硬件保护、电源软启动、故障自诊断和输出锁存功能。 第二部分 名义参数 - 电流通道数量：标准六相 - 电压通道数量：标准六相 - 交流电流输出范围：30A / 相或180A（六相并联） - 直流电流输出范围：10A DC / 相 - 交流电压输出范围：120V AC / 相 - 直流电压输出范围：160V DC / 相 名义参数详情 - 交流电流输出：每相输出（六相）：0~30A，输出精度：0.2级。每相输出（三相）：0~60A。六相并联电流输出：0~180A。允许相电流长时间：10A。每相最大输出功率：450VA。最大输出功率（六相并联）：1000VA。最大工作时间（六相并联，最大输出）：10秒。频率范围（基波）：0~1000Hz。谐波阶数：0~20。 - 直流电流输出：0~±10A / 相，输出精度：0.2级。最大负载电压输出：20V。 - 交流电压输出：相电压输出：0~120V，输出精度：0.2级。线电压输出：0~240V。输出功率（相/线）：80VA / 100VA。频率范围（基波）：0~1000Hz。谐波阶数：0~20。 - 直流电压输出：相电压：0~±160V，输出精度：0.2级。线电压：0~±320V。输出功率（相/线）：70VA / 140VA。 - 输入和输出：8通道输入（自由接点：1~20mA，24V；电位接点：“0”：0~+6V，“1”：+11V~+250V）。4通道输出（DC：220V/0.2A；AC：220V/0.5A）。 - 时间测量范围：0.1ms ~ 9999s，测量精度：<0.1ms。 继电器保护测试项目索引 - 继电器保护类型：测试项目，建议的测试模块，备注 - 信号继电器：相应的测试项目，DC测试，AC和DC测试，如果中间继电器需要AC/DC混合输入，请使用“AC和DC测试”模块。如果额定电流太小，请使用电压回路输出进行实验。 - 电流继电器：相应的测试项目，AC测试，序列组件继电器可以在“AC测试”的特殊序列模块中测试。反时限继电器可以在“它的特性”模块中测试。 - 差动继电器：DC磁特性，差动继电器，差动谐波，AC/DC测试，谐波测试，测试中的正确接线请参阅“附录5”。 - 功率（方向性）继电器：相应的测试项目，功率方向和阻抗，AC测试，测试前确定保护的连接类型和动作边界。 - 同步继电器：相应的测试项目，同步测试，AC测试，测试仪的UA，UC固定为系统侧和侧对侧电压输出用于“同步测试”模块。 主要特点 / 技术规格 - 六相电压和电流输出 - 兼容传统和先进的继电器保护测试 - DSP控制，高精度，小失真 - USB通信端口 - 可调节的直流电源输出（110V/220V） - 自我保护：散热，软启动，故障诊断 - 便携，轻便，易于使用 - 交流电流输出：高达30A/相，180A（并联） - 直流电流输出：高达10A/相 - 交流电压输出：高达120V/相 - 直流电压输出：高达160V/相 - 频率范围：0~1000Hz - 输入：8通道；输出：4通道 - 时间测量：0.1ms~9999s，精度<0.1ms
