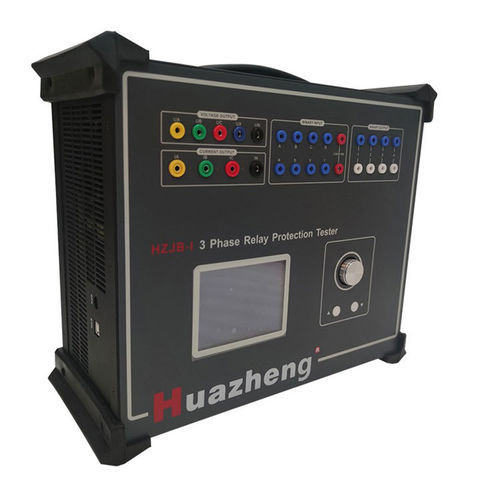

二次喷射测试设备 HZJB-I

电力安全电动电脑控制

HZJB-I三相继电器旨在提供卓越的性能和精度，以监控和保护三相电力系统。凭借其先进的技术和精密的工程设计，该继电器确保关键电气设备和机械的无缝运行和保护。 配备先进的基于微处理器的算法，HZJB-I三相继电器提供精确和快速的保护，防止各种电气故障，包括过电流、欠电流、相位不平衡和相位丢失。这种保护水平对于防止设备损坏并确保电力系统的安全性和可靠性至关重要。 - 工业控制计算机和Windows操作系统已预装。避免频繁的电源循环。 - USB接口允许热插拔USB设备（例如，闪存盘），但仅在数据传输完成后连接/断开。 - 不要删除或更改硬件文档或桌面徽标，以确保内置Windows操作系统的稳定运行。避免安装未经授权的软件。 - 连接外部键盘或鼠标时，确保正确的终端连接以避免启动问题。 - 在输出期间不要直接关闭电源，以避免不正确的保护操作。 - 对于与空闲和充电触点兼容的开关数量，将触点电位的高端（阳极）与公共端+KM连接。 - 不要将物体插入通风槽或I/O插座。确保空气槽、电源开关和插头保持畅通。使用支架将仪器直立或略微倾斜放置。 - 不要将外部交流/直流电源引入电压和电流输出插座。 - 对于强干扰或高安全性要求，在测试前接地电源插座或测试仪的保护接地。 - 如果接口数据不正确，请删除‘E\Relay Protection Calibrator\’下的‘para’文件并重新启动程序以恢复默认设置。 开机程序： - 将测试仪插入AC220V插座。如果使用外部计算机，请正确连接串行通信线。 - 检查连接后，打开测试仪和任何外部计算机。‘Relay Protection Calibrator’软件界面将出现。使用鼠标或轨迹球选择测试模块。 关机程序： - 不要直接关闭电源开关。首先终止Windows操作系统，然后在提示安全关闭时按下电源按钮。 - 使用鼠标或‘QUIT’键退出所有测试单元。返回主界面后，再次按‘QUIT’并确认关闭。提示时关闭电源开关。 - 您也可以通过操作系统的‘开始’菜单关闭。 规格 交流电流输出 - 相电流输出（有效值）：0~40A，输出精度0.2度 - 3相并联电流输出（有效值）：0~120A - 长时间相电流：10A - 相电流的最大输出功率：450VA - 3并联电流的最大输出功率：900VA - 3并联电流的最大允许工作时间：10S - 频率范围（基本）：20~1000Hz - 谐波时间：2~20 直流电流输出 - 电流输出：0~±10A / 相，0~±30A / 3并联 - 输出精度：0.5度 交流电压输出 - 相电压输出（有效值）：0~120V 输出精度0.2度 - 线电压输出（有效值）：0~240V - 相电压 / 线相输出功率：80VA / 100VA - 频率范围（基本）：20~1000Hz - 谐波时间：1~20 直流电压输出 - 相电压输出范围：0~±160V 输出精度0.5度 - 线电压输出范围：0~±320V - 相电压 / 线相输出功率：70VA / 140VA 10路数字输入和8路数字输出 - 时间测量范围：0.1ms ~ 9999s，测量精度<0.1ms 总体而言，HZJB-I三相继电器为三相电力系统的保护和控制设定了新的标准，提供无与伦比的性能、可靠性和灵活性。无论是在制造设施、发电厂还是商业建筑中使用，这种先进的继电器都是确保关键电气系统安全高效运行的理想选择。 - 交流电流输出：0~40A/相，0~120A 3相并联，最大450VA/900VA，10S最大工作时间，20~1000Hz，谐波2~20 - 直流电流输出：0~±10A/相，0~±30A/3并联，精度0.5度 - 交流电压输出：0~120V相，0~240V线，80VA/100VA，20~1000Hz，谐波1~20 - 直流电压输出：0~±160V相，0~±320V线，70VA/140VA - 数字I/O：10数字输入，8数字输出，0.1ms~9999s，<0.1ms精度
