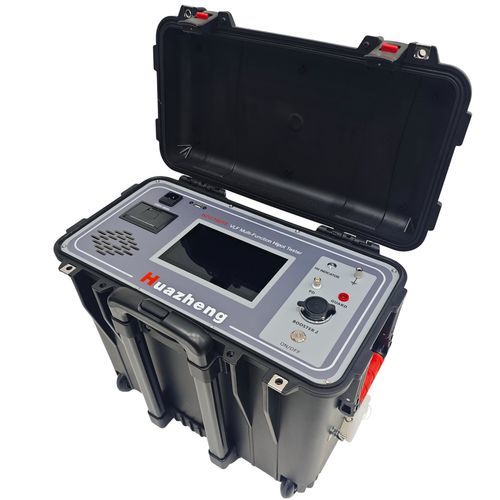

交流耐压测试仪 VLF

直流高电压便携式

概述
Huazheng VLF 多功能耐压测试仪是一款面向工业用途的高压测试设备，用于对电缆及高压部件进行 VLF 耐压测试、Tan Delta（介质损耗）测量及可选的直流/部分放电诊断。设备采用数字化频率变换与微控制器控制，实现电压升降、测量与保护的自动化，并在高压侧直接采样、闭环调节。

主要特性

• 自动 VLF 频率变换（0.1 Hz–0.01 Hz），微控制器管理电压升降与保护。
• 全电子紧凑设计，大尺寸彩色触摸屏显示输出波形和测试参数。
• 高压侧电压和电流直接采样；闭环负反馈抑制电容性升压现象。
• 智能保护：根据样品电容与试验电压自动计算过压/过流阈值；出现故障（过压、过流、样品低阻、闪络）时自动停机。
• 特定配置支持最高约 150 kV 的高压输出选项。

适用场景

• 中高压电缆的耐压试验（工厂出厂检验与现场试验）。
• 电缆附件、端子、接头和电机等的绝缘诊断。
• 电力配电与工业设施的调试、例行维护与验收测试。

型号 / 典型额定
30 kV（峰值）— 自动频率 0.1 Hz–0.01 Hz；适用负荷 ≤ 10 µF；一体机重量 ≈ 30 kg — 适用于约 ≤10 kV 系统
40 kV（峰值）— 自动频率 0.1 Hz–0.01 Hz；适用负荷 ≤ 10 µF；一体机重量 ≈ 30 kg — 适用于约 ≤10 kV 系统
50 kV（峰值）— 自动频率 0.1 Hz–0.01 Hz；适用负荷 ≤ 6 µF；一体机重量 ≈ 35 kg — 适用于约 ≤20 kV 系统
60 kV（峰值）— 自动频率 0.1 Hz–0.01 Hz；适用负荷 ≤ 5 µF；一体机重量 ≈ 35 kg — 适用于约 ≤25 kV 系统
80/90 kV（峰值）— 采用两级升压变压器的变体；负荷与重量随配置而异 — 用于更高电压的测试

技术参数

• 额定输出电压：30–90 kV 峰值（视型号而定）。
• 输出频率：自动变换 0.1 Hz – 0.01 Hz。
• 适用负荷：按型号变化（见示例）。
• 交流电压分辨率：0.1 kV；电压精度：±3%。
• 交流电流分辨率：0.1 mA；电流精度：±3%。
• 峰值误差与波形畸变：≤ 3%。
• 工作环境：室内/室外；温度 −10 °C 至 +40 °C；湿度 ≤ 85% RH。
• 电源：通常为 230 V ±5% 50 Hz（或按配置支持 120 V ±5% 60 Hz）。
• 接地检测：若未检测到正确接地则禁用升压功能。

选件与说明

• 可选模块：直流测试、介质损耗（Tan Delta）、部分放电（PD）测量、试验中电容与绝缘电阻测量等。
• 额定 > 60 kV 时，可采用串联一体化升压变压器以提高负载能力并控制整机重量。
