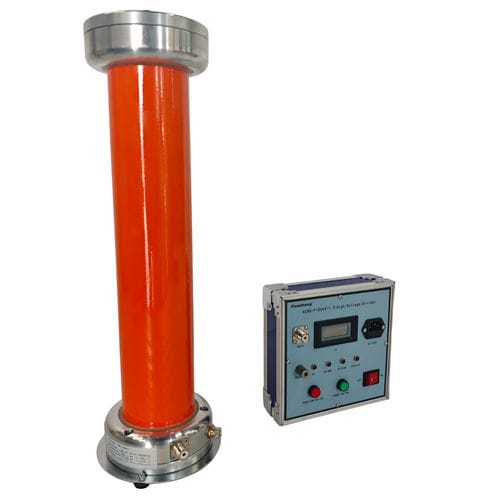

高电压分装机 HZHG-F 1.0

测量

交直流数字千伏表由两大部分组成：高压分压器和数字千伏表。高压分压器是一种无源电阻电容式分压器，由精密的低温漂电阻和高品质电容器构成。数字千伏表包括一个真有效值电路、一个峰值测量电路和一个数字电压表。高压分压器通过同轴测量电缆连接到数字千伏表。高压通过分压器降为采样值，然后送入数字电压表。通过功能选择器，电压表可显示直流电压、交流有效（有效值）电压、交流峰值和交流峰峰值，测量精度高，使用方便。 测试（测量）前的准备工作 1.高压分压器的放置：应正确放置高压分压器。确保与周围物体有足够的间隙。最小间隙不应小于分压器的高度。 2.接地连接：分压器底座和数字电压表的接地端都应使用编织铜线可靠地接地。 3.测量信号连接：随附的同轴测量电缆专门用于连接分压器底座的电压信号输出插座和数字电压表的信号输入插座。不能用任何其他同轴电缆或连接线代替，因为电缆的设计是为了与分压器进行适当的电容匹配。
