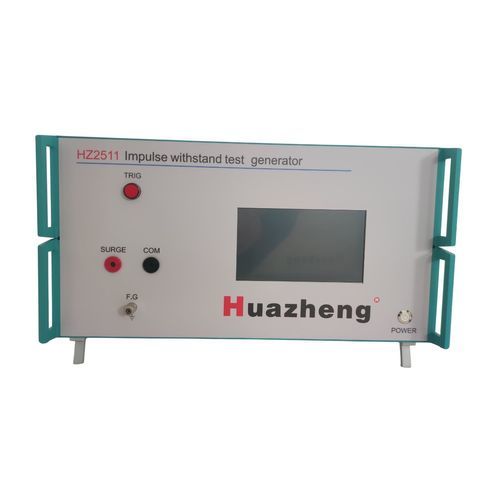

电压脉冲发生器 HZ2511

紧凑型数码高电压

冲击耐压发生器（IWG）是一种专门设计的电气测试设备，用于评估电气设备和组件在高压条件下的绝缘强度。该发生器模拟电气系统在雷击或开关操作期间可能遇到的瞬态过电压，使工程师能够评估绝缘材料的耐久性和可靠性。 HZ2511是一款智能控制测试仪，旨在验证电气继电器的电气间隙、爬电距离（漏电）和其他绝缘特性。 I. 前言 - 请勿拆卸仪器。内部零件不能由用户更换。 - 在有爆炸风险的情况下，请勿打开或操作仪器。 - 仪器应在干燥的房间内使用。如果发现冷凝水，请在使用前将发生器干燥。 - 使用本仪器前，请确保接线（连接）正确。 - 仪器使用时，仪器内部和面板插座会有危险的电源电压或高电压。通过潮湿物体的直接或间接接触会带来致命危险。 - 连接或拆卸任何测试线时，请确保仪器已停止运行。 - 安装或拆卸电源线前，必须关闭电源开关。 - 为确保仪器的安全操作，当仪器上的保险丝烧断时，请用相同类型和规格的保险丝更换。 标准: IEC 60255-5: 电气继电器 第5部分: 电气继电器的绝缘测试 II. 冲击耐压发生器的特点 - 采用可编程控制技术，使控制系统实现超紧凑和高可靠性的智能自动控制和测量 - 关键部件采用高质量进口部件，质量保证，输出稳定可靠 - 操作界面采用7.0英寸大LCD触摸屏，灵活编程。界面记住当前测试的状态和设置。暂停的测试可以继续使用以前的设置。 III. 技术数据 - 电压极性: 正、负、先正后负、先负后正 - 测试电压: 500~12000V ±10% - 电压波形: 1.2±30% 50±20% μs - 输出阻抗: 500Ω (±10%) - 时间间隔: 3~9999秒 - 测试次数: 1~9999次 IV. 维护 - 如果仪器长时间不使用，需要定期除尘并通电，以确保设备正常工作。 - 触摸LCD屏幕时，请勿使用尖锐物体或过大力度，以免损坏LCD屏幕或缩短其使用寿命。 - 仪器应定期送至相关计量机构进行检验和校准。 V. 包装清单 1. HZ2511 - 1 2. 保险丝 3A - 2 3. 电源线 1.8m - 1 4. 红色测试线 (6m×1m) - 1 5. 黑色测试线 (6m×1m) - 1 6. 接地线 (4m×1.5m) - 1 技术规格 - 型号: HZ2511 - 可编程智能控制 - 7.0英寸LCD触摸屏界面 - 测试电压范围: 500~12000V ±10% - 输出阻抗: 500Ω (±10%) - 电压波形: 1.2±30% 50±20% μs - 时间间隔: 3~9999秒 - 测试次数: 1~9999 - 符合标准: IEC 60255-5
