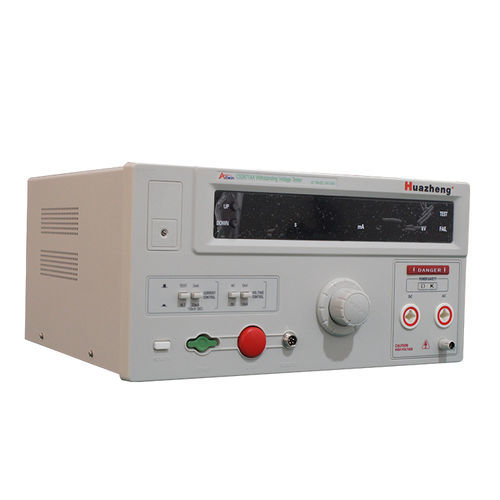

高电压耐压测试仪 CS2671AX

直流交流

产品详情
耐压测试仪是一种用于测量耐压密度的仪器。它可以直观、准确、快速、可靠地测试各种被测物体的击穿电压、漏电流和其他电气安全性能指标，并可作为直流（交流）高压电源来测试组件和完整仪器的性能。

产品特点

• CS267X系列耐压测试仪根据IEC、BS、UL、JIS等国际和国内安全标准的要求设计。
• 耐压范围：3kV至20kV
• 漏电流：0至200 mA（特殊要求另行确定）
• 适用于各种白色家电、电源、线缆、变压器、连接端子、高压电木电器、开关、插座和插头、电机、洗碗机、洗衣机、离心干燥机、微波炉、电磁机器、电子炉、电火锅、电饭煲、电视机、电风扇、医疗服务、化学工程、电子仪器、仪表、整机等。
• 用于为强电系统提供安全耐压保护并测试漏电流
• 科学研究实验室和技术监督部门不可或缺的耐压实验设备
• 工厂最新开发的全数字型号耐压测试仪系列产品
• 测试电压和漏电流滞留时间均以数字显示
• 漏电流可连续和可选地设置为0.1 mA至100 mA
• 数字倒计时显示，滞留时间精度提高到±1%以上，测试范围提高到99秒
• 功能更丰富、更实用，被测物体的实际漏电流值可以通过漏电流显示反映出来
• 可用于同时显示其功能，并扩展到测量高压硅整流堆的反向电压和反向漏电流、电子管的高耐压管的储备电压和储备漏电流
• 国内领先的耐压测试仪，从技术性能到质量、可靠性进行比较

工作原理
耐压测试仪由高压升压电路、漏电流检测电路和指示仪表组成。高压升压电路可以校准并输出所需的测试电压；漏电流能够设置击穿（保护）电流；指示仪表可以直接读取测试电压值和漏电流值（或设置击穿电流值）。被测设备在测试电压的作用下达到规定时间，一旦出现击穿并且漏电流超过设定的击穿电流，仪器可以自动切断输出电压并发出警报，以确认被测设备是否能承受绝缘强度测试。

标准

• IEC60065：音频、视频及类似电子设备的安全性
• IEC60204-1：机械安全性
• IEC60335-1：家用及类似电器的安全性
• IEC60598-1：照明设备的安全性
• IEC60601-1：医疗电气设备的安全性
• IEC60950：信息技术设备的安全性
• IEC61010-1：测量、控制和实验室用电气设备的安全性
• IEC61131-2：自动化设备的安全性

技术参数
型号列表
型号
CS2670A：ACW：5kV，20mA
CS2670A-1：ACW：5kV，20mA
CS2670AX：ACW：5kV，20mA
CS2670Y：ACW：5kV，20mA
CS2671AX：ACW：10kV，20mA；DCW：10kV，10mA
CS2671BX：ACW：10kV，50mA；DCW：10kV，20mA
CS2671TX：ACW：10kV，100mA
CS2672BX：ACW：5kV，100mA
CS2672CX：ACW：5kV，100mA；DCW：5kV，20mA
CS2672DX：ACW：5kV，20mA；DCW：5kV，10mA
CS2673X：ACW：5kV，200mA
CS2674AX：ACW：20kV，10mA；DCW：20kV，10mA

关键技术规格（CS2671AX）

• ACW输出电压：0.00~10.00kV
• DCW输出电压：0.00~10.00kV
• 最大输出功率：100VA（ACW），50VA（DCW）
• 最大电流：20mA（ACW），10mA（DCW）
• 电流范围：2mA，20mA（ACW）；2mA，10mA（DCW）
• 输出波形：正弦波
• 波形失真：≤5%
• 测试时间：0.0s~999s（0=继续）
• 电压表范围：0.00kV~10.00kV
• 电压表精度：±（5%+5字）
• 电压表分辨率：10V
• 显示值：RMS
• 电流表范围：0.100mA~20.00mA（AC），0.100mA~10.00mA（DC）
• 电流表分辨率：2mA：1uA；20mA：10uA
• 电流表精度：±（5%+5字）
• 计时器范围：0.0s~999s
• 计时器最小分辨率：0.1s
• 计时器精度：±（1%+50ms）
• PLC接口：是
• 远程接口：是
