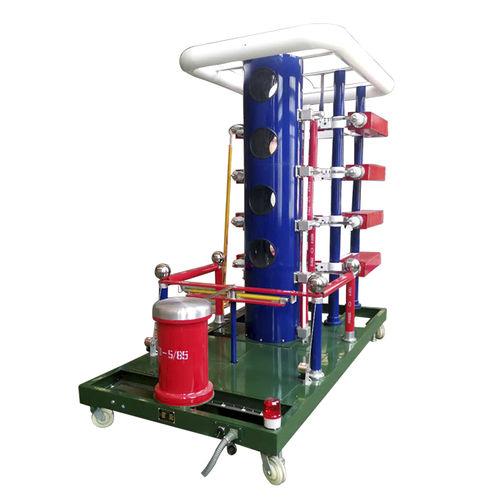

冲击电压测试系统 HZCJ

用于电网模块化高电压

• 额定电压3000kV • 额定分级电压200kV × 15 级 • 额定能量450kJ • 总电容0.1µF30 × 3µF/100kV 电容器 • 波形雷电冲击波 1.2/50µs操作冲击波 250/2500µs截波 2–6µs • 持续时间≥70% 额定电压120s 工作循环 • 分压器精度≤±1%响应时间 ≤100ns 铧正 3000kV 冲击电压发生器专为高压设备测试而设计包括变压器、绝缘子、套管和 GIS 系统。它能够产生标准雷电全波、操作冲击波和截波严格符合 GB/T 311、GB/T 16927 及其他国际标准。采用模块化塔式设计和坚固结构为实验室和现场环境中的绝缘配合和耐压验证提供可靠性能。 主要优势包括油浸式充电变压器、高压整流硅堆和恒流充电系统保证输出稳定。结构上采用 15 级叠加设计内置油浸电容、电阻和触发球隙确保放电同步可靠。配置弱阻尼电容分压器、截波装置及模块化附件该发生器具备优异的波形保真度和重复性非常适合电力科研院所、制造商以及高压试验室使用。
