不锈钢滚珠搬运装置 PVU series

钢塑料重载

产品概述

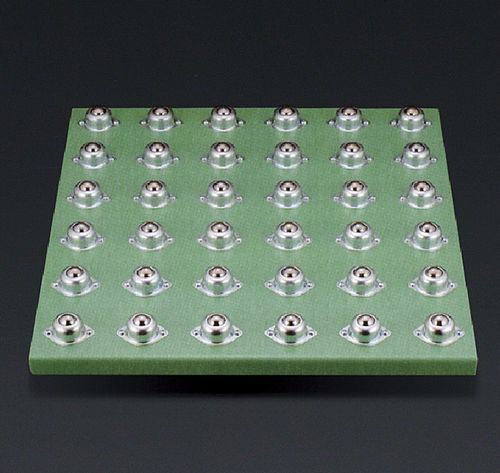

一体化压制 Planeveyor 模块与转台，用于重物及模具架的输送与方向变换。提供标准化除尘单元及中/重载加固版本。典型应用：输送交接、方向变换、升降台集成等。

包含系列

• PVU 系列
• PVUH 系列
• PVUFH 系列
• PVT / PVT-50H / PVHLT / PVLT 系列

PVU 系列 - 规格
Model / L / P / P1 / K / K1 / 重量 / 使用 Planeveyor 数量 / 使用方向
PVU-6 / 600 mm / P100×5=500 mm / 50 mm / P200×2=400 mm / 100 mm / 1.8 kg / PV50UH（6 件） / 向上
PVU-9 / 900 mm / P100×8=800 mm / 50 mm / P200×4=800 mm / 50 mm / 2.6 kg / PV50UH（9 件） / 向上
PVU-12 / 1200 mm / P100×11=1,100 mm / 50 mm / P200×5=1,000 mm / 100 mm / 3.5 kg / PV50UH（12 件） / 向上
PVU-18 / 1800 mm / P100×17=1,700 mm / 50 mm / P200×8=1,600 mm / 100 mm / 5.2 kg / PV50UH（18 件） / 向上

PVUH 系列 - 规格
Model / L / P / P1 / K / K1 / 重量 / 使用 Planeveyor 数量 / 使用方向
PVUH-6 / 600 mm / P100×5=500 mm / 50 mm / P200×2=400 mm / 100 mm / 3.3 kg / PV30U + 加固部件（6 件） / 向上
PVUH-9 / 900 mm / P100×8=800 mm / 50 mm / P200×4=800 mm / 50 mm / 4.9 kg / PV30U + 加固部件（9 件） / 向上
PVUH-12 / 1200 mm / P100×11=1,100 mm / 50 mm / P200×5=1,000 mm / 100 mm / 6.5 kg / PV30U + 加固部件（12 件） / 向上
PVUH-18 / 1800 mm / P100×17=1,700 mm / 50 mm / P200×8=1,600 mm / 100 mm / 9.7 kg / PV30U + 加固部件（18 件） / 向上

PVUFH 系列 - 规格
Model / L / P / P1 / K / K1 / 重量 / 使用 Planeveyor 数量 / 使用方向
PVUFH-6 / 600 mm / P100×5=500 mm / 50 mm / P200×2=400 mm / 100 mm / 3.7 kg / PV120UFH（6 件） / 向上
PVUFH-9 / 900 mm / P100×8=800 mm / 50 mm / P200×4=800 mm / 50 mm / 5.6 kg / PV120UFH（9 件） / 向上
PVUFH-12 / 1200 mm / P100×11=1,100 mm / 50 mm / P200×5=1,000 mm / 100 mm / 7.4 kg / PV120UFH（12 件） / 向上
PVUFH-18 / 1800 mm / P100×17=1,700 mm / 50 mm / P200×8=1,600 mm / 100 mm / 11.1 kg / PV120UFH（18 件） / 向上

PVT / 转台系列 - 概述与规格
用于重物及模具架的方向变换。可根据应用更改台面形状、尺寸和球间距。

PVT 系列 - 规格
Model / A / B / C / 重量 / 使用 Planeveyor 数量 / 使用方向
PVT-6 / 600 mm / P100×5=500 mm / 16-Ø9 / 19.8 kg / PV30（36 件） / 向上
PVT-9 / 900 mm / P100×8=800 mm / 16-Ø9 / 43.0 kg / PV30（81 件） / 向上

PVT-50H 系列 - 规格
Model / A / B / C / 重量 / 使用 Planeveyor 数量 / 使用方向
PVT-6-50H / 600 mm / P100×5=500 mm / 16-Ø9 / 19.8 kg / PV50H（36 件） / 向上
PVT-9-50H / 900 mm / P100×8=800 mm / 16-Ø9 / 43.0 kg / PV50H（81 件） / 向上

PVHLT / PVLT 系列 - 概述与规格
PVHLT：手柄驱动台面升降，Planeveyor 收纳于内部；手柄操作控制台面上下。PVLT：空气驱动台面升降，Planeveyor 收纳于内部；推荐使用气压：0.5 MPa。

PVHLT - 规格
PVHLT-6 / 600 mm / P100×5=500 mm / 76.0 kg / PV30（36 件） / 向上
PVHLT-9 / 900 mm / P100×8=800 mm / 120.0 kg / PV30（81 件） / 向上

PVLT - 规格
PVLT-6 / 600 mm / P100×5=500 mm / 54.1 kg / PV30（36 件） / 向上
PVLT-9 / 900 mm / P100×8=800 mm / 81.2 kg / PV30（81 件） / 向上

技术规格

• 产品类型：一体化压制 Planeveyor 单元与转台，用于重物及模具架的输送和方向变换。
• 材料：STEEL、STAINLESS（可选）、RESIN。
• 合规/标记：RoHS；PAT；PAT.P。
• 除尘单元：可选标准化单元（示例：PV50UH、PV50H、PV120UFH）。
• PV50UH：推荐使用载荷 490 N（50 kgf）。最大可承载：600 kg。
• PV30U + 加固部件：推荐使用载荷 490 N（50 kgf）。加固时最大可承载：700 kg。
• PV120UFH：静态额定载荷 1,960 N（200 kgf）；额定载荷 1,176 N（120 kgf）。最大可承载：1,000 kg。
• PV30 / PV30 组件：推荐使用载荷 294 N（30 kgf）。最大承载视应用而定：示例为 300–500 kg，视型号而定。
• PVLT：空气驱动台面升降。推荐气压：0.5 MPa。
• 各型号典型安装/尺寸参数可用：L/A 长度为 600 mm、900 mm、1200 mm、1800 mm，及对应的节距与安装孔图案。
