不锈钢滚珠搬运装置 PV series

聚合物钢聚甲醛POM

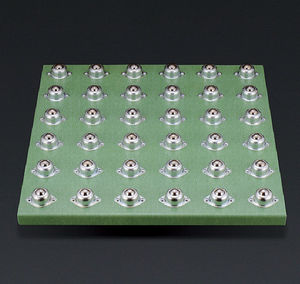

概述

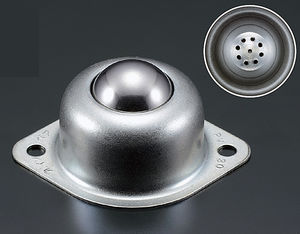

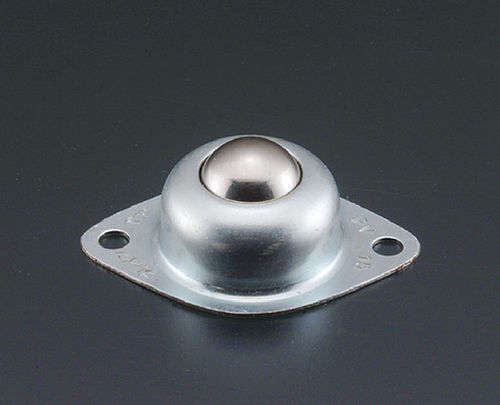

Planeveyor PV系列为压制成型的输送转移单元，作为Planeveyor产品线中经济且通用的选项。该系列覆盖从轻载到较大静载能力的广泛承载等级。
部分树脂成型型号采用独有球面（PAT.P），并且部分型号可配备粉尘排出装置。

材料与认证

• 主要材料：STEEL、SUS304、SUS440C、SCM415、POM（树脂）
• 符合RoHS
• 部分树脂成型类型采用独有球面（PAT.P）

型号与规格
表头： Model | Recommended Load Capacity | Weight | Use Direction | Main Ball | Small Balls | Body | Cover

PV15 组
PV15 | 147N (15kgf) | 52g | 向上 | STEEL | STEEL | SUS304 | SS
PV15S | 147N (15kgf) | 49g | 向上 | SUS440C | SUS440C | SUS304 | SUS304

PV30 组
PV30 | 294N (30kgf) | 147g | 向上 | STEEL | STEEL | SUS304 | SS
PV30S | 294N (30kgf) | 138g | 向上 | SUS440C | SUS440C | SUS304 | SUS304
PV30J | 78.4N (8kgf) | 92g | 向上 | POM | SUS440C | SUS304 | SS

PV50H 组
PV50H | 490N (50kgf) | 142g | 向上 | STEEL | STEEL | SUS304 | SS
PV50HS | 490N (50kgf) | 134g | 向上 | SUS440C | SUS440C | SUS304 | SUS304

PV80 组
PV80 | 静态额定载荷 1,960N (200kgf) | 载荷等级 784N (80kgf) | 219g | 向上 | STEEL | STEEL | SCM415 | SS
PV80S | 静态额定载荷 1,960N (200kgf) | 载荷等级 784N (80kgf) | 220g | 向上 | SUS440C | SUS440C | SUS440C | SUS304

PV120H 组
PV120H | 静态额定载荷 1,960N (200kgf) | 载荷等级 1,176N (120kgf) | 230g | 向上 | STEEL | STEEL | SCM415 | SS·SUM
PV120HS | 静态额定载荷 1,960N (200kgf) | 载荷等级 1,176N (120kgf) | 232g | 向上 | SUS440C | SUS440C | SUS440C | SUS304

PVP（树脂成型型）
PVP30J | 78.4N (8kgf) | 38g | 向上·向下 | POM*1 | SUS304*1 | POM | POM
注：*1 大/小滚珠的材质可更改。

PV15U 组
PV15U | 98N (10kgf) | 48g | 向上 | STEEL | STEEL | SUS304 | SS
PV15US | 98N (10kgf) | 46g | 向上 | SUS440C | SUS440C | SUS304 | SUS304
PV15UJ | 49N (5kgf) | 28g | 向上 | POM | SUS440C | SUS304 | SS

PV30U 组
PV30U | 294N (30kgf) | 134g | 向上 | STEEL | STEEL | SUS304 | SS
PV30US | 294N (30kgf) | 130g | 向上 | SUS440C | SUS440C | SUS304 | SUS304
PV30UJ | 78.4N (8kgf) | 77g | 向上 | POM | SUS440C | SUS304 | SS

PV50UH 组
PV50UH | 490N (50kgf) | 136g | 向上 | STEEL | STEEL | SUS304 | SS
PV50UHS | 490N (50kgf) | 132g | 向上 | SUS440C | SUS440C | SUS304 | SUS304

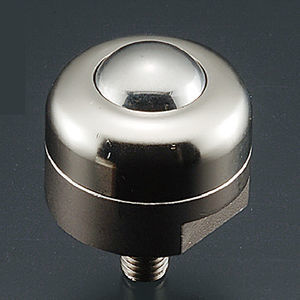

PV30UX（一步安装型）
PV30UX | 294N (30kgf) | 150g | 向上 | STEEL | STEEL | SUS304 | SS
一步安装：仅需一步操作即可安装；无需拧紧本体螺栓，简化了无需工具的安装与拆卸。

PV30-B 组
PV30-B | 294N (30kgf) | 164g | 向上 | STEEL | STEEL | SUS304 | SS
PV30-BJ | 78.4N (8kgf) | 106g | 向上 | POM | STEEL | SUS304 | SS

弹簧缓冲型（PV5-C / PV8-C）
表头： Model | Setting Pressure Weight | Maximum Pressure Weight | Weight | Use Direction | Main Ball | Small Balls | Body | Cover
PV5-C | 49N (5kgf) | 68N (7kgf) | 18g | 向上 | STEEL | STEEL | SS | SS
PV8-C | 78N (8kgf) | 107N (11kgf) | 40g | 向上 | STEEL | STEEL | SS | SS
弹簧缓冲型通过内置于Planeveyor本体的弹簧承受工件载荷。

备注
PV系列包含多种型号变体（标准钢、不锈钢SUS变体、树脂/POM变体、一步安装型与弹簧缓冲型等）。型号后缀表示材质或类型（例如 S=不锈钢、J=POM/树脂、U=单元类型、H=重载/静态额定、B=螺栓/法兰型、C=弹簧缓冲型）。

技术特性

• 系列名称：PV series
• 品牌：ATEC CO., LTD.
• 产品类型：压制成型 Planeveyor 系列（经济且通用）
• 材料：STEEL、SUS304、SUS440C、SCM415、POM（树脂）
• 专利 / 特点：部分树脂成型品采用独有球面（PAT.P）；部分系列可选配粉尘排出装置
• 合规：RoHS
• 推荐承载能力：各型号示例（约从49N (5kgf) 到静态额定1,960N；大型型号荷载等级可达1,176N）
• 典型使用方向：向上（多数型号）；部分树脂型号支持向上与向下
• 重量范围：约18g 至 约232g，视型号与材料而定
• 型号变体：PV15、PV30、PV50H、PV80、PV120H、PVP30J、PV15U、PV30U、PV50UH、PV30UX、PV30-B、PV5-C、PV8-C 等
• CAD 与图纸：每型号提供 3D-CAD / PDF / DWG / DXF 文件
