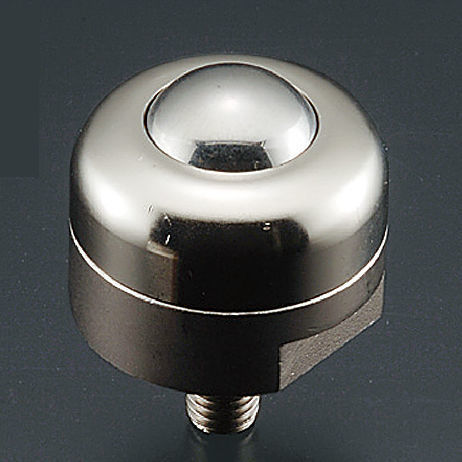

不锈钢滚珠搬运装置 PV-B

聚合物钢塑料

产品概述
螺栓安装式 Planeveyor，适用于装配线和工业设备中的输送与旋转传递。装置内设有高精度主球，周围包裹多颗小球；切割型采用原始球面结构（PAT.P），与传统产品相比，在上向和下向使用时均能保持平稳稳定的旋转性能。

材料与认证

• 钢材 (SUJ2, SCM415, SUJ3)
• 不锈钢 (SUS440C, SUS303)
• 树脂 (SUM)
• 符合 RoHS
• PAT.P（原始球面）

PV-B 系列 - 技术参数表
Model | Static Rated Load (Upward / Downward) | Load Rating | Weight | Use Direction | Main Ball | Small Balls | Body | Cover
PV10B | 294N (30kgf) / 147N (15kgf) | 98N (10kgf) | 18g | Upward·Downward | SUJ2 | SUJ2 | SCM415 | SUM
PV10BS | 294N (30kgf) / 147N (15kgf) | 98N (10kgf) | 20g | Upward·Downward | SUS440C | SUS440C | SUS440C | SUS303
PV16B | 441N (45kgf) / 294N (30kgf) | 157N (16kgf) | 32g | Upward·Downward | SUJ2 | SUJ2 | SCM415 | SUM
PV16BS | 441N (45kgf) / 294N (30kgf) | 157N (16kgf) | 35g | Upward·Downward | SUS440C | SUS440C | SUS440C | SUS303
PV20B | 784N (80kgf) / 343N (35kgf) | 196N (20kgf) | 53g | Upward·Downward | SUJ2 | SUJ2 | SCM415 | SUM
PV20BS | 784N (80kgf) / 343N (35kgf) | 196N (20kgf) | 58g | Upward·Downward | SUS440C | SUS440C | SUS440C | SUS303
PV20B-3×4C | 784N (80kgf) / 343N (35kgf) | 196N (20kgf) | 51g | Upward·Downward | SUJ2 | SUJ2 | SCM415 | SUM
PV50B | 1,078N (110kgf) / 588N (60kgf) | 490N (50kgf) | 109g | Upward·Downward | SUJ2 | SUJ2 | SCM415 | SUM
PV50BS | 1,078N (110kgf) / 588N (60kgf) | 490N (50kgf) | 115g | Upward·Downward | SUS440C | SUS440C | SUS440C | SUS303
PV120B | 1,960N (200kgf) / 1,470N (150kgf) | 1,176N (120kgf) | 290g | Upward·Downward | SUJ2 | SUJ2 | SCM415 | SUM
PV120BS | 1,960N (200kgf) / 1,470N (150kgf) | 1,176N (120kgf) | 295g | Upward·Downward | SUS440C | SUS440C | SUS440C | SUS303

PV-F（法兰）系列 - 技术参数表（选项）
Model | Static Rated Load | Load Rating | Weight | Use Direction | Main Ball | Small Balls | Body | Cover
PV50F | 1,078N (110kgf) | 490N (50kgf) | 111g | Upward·Downward | SUJ2 | SUJ2 | SCM415 | Al
PV50FS | 1,078N (110kgf) | 490N (50kgf) | 110g | Upward·Downward | SUS440C | SUS440C | SUS440C | Al
PV120F | 1,960N (200kgf) | 1,176N (120kgf) | 262g | Upward·Downward | SUJ2 | SUJ2 | SCM415 | Al
PV120FS | 1,960N (200kgf) | 1,176N (120kgf) | 254g | Upward·Downward | SUS440C | SUS440C | SUS440C | Al
PV160F | 2,940N (300kgf) | 1,568N (160kgf) | 486g | Upward | SUJ2 | SUJ2 | SCM415 | Al
PV160FS | 2,940N (300kgf) | 1,568N (160kgf) | 498g | Upward | SUS440C | SUS440C | SUS440C | Al
PV160FM | 2,940N (300kgf) | 1,568N (160kgf) | 442g | Downward | SUJ2 | SUJ2 | SCM415 | Al
PV260F / PV260FM（选项） | 某些型号静态额定载荷可达 4,900N (500kgf) | 额定载荷最高可达 2,548N (260kgf) | 重量 782g–912g | 根据型号可为上向或下向 | SUJ2 / SUS440C 变体 | SUS440C 变体 | SCM415 或 SUS440C 变体 | Al
PV400F / PV900F（选项） | 大型型号静态额定载荷最高可达 17,640N (1,800kgf) / 18,620N (1,900kgf) | 额定载荷最高可达 8,820N (900kgf) | 重量可达数千克 | 根据型号可为上向或下向 | SUJ3 / SUJ2 变体 | SUJ2 / SUS440C 变体 | SCM415 或 SUS440C 变体 | Al

备注
- 所有切割型均采用原始球面结构（PAT.P），以保持平稳稳定的旋转性能。
- 使用方向按型号指定（Upward、Downward 或 Upward·Downward）。
- 提供多种材料选项（标准钢 SUJ2、不锈钢 SUS440C、机身材料 SCM415 或 SUS440C、盖板 SUM 或 SUS303 或 Al）。

特性 / 技术规格

• 商品名：PV-B 系列
• 产品类别：Planeveyor（切割型：螺栓/法兰）
• 核心技术：原始球面（PAT.P）
• 使用方向：Upward、Downward 或两者（因型号而异）
• 材料（示例）：SUJ2、SUS440C、SUJ3、SCM415、SUS303、SUM、Al
• 静态额定载荷范围：根据型号从 294N (30kgf) 到 18,620N (1,900kgf)
• 额定载荷范围：根据型号从 98N (10kgf) 到 8,820N (900kgf)
• 重量范围：根据型号从约 18g 到数千克
• 个别型号可提供 CAD 和 PDF 图纸文件
