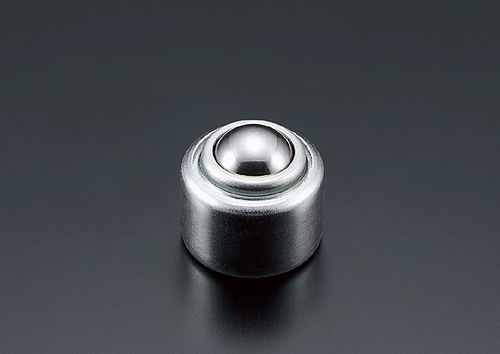

不锈钢滚珠搬运装置 PV series

聚合物钢塑料

概述
Planeveyor PV-C / PV-CF 系列在单元主体内集成弹簧缓冲，可在搬运平面上承受工件载荷。该系列在搬运重载时可减少人工搬运，根据型号可用于上向或上／下向应用。

可用系列 / 类型

• PV-C 系列（压制成型产品）
• PV-CF 系列
• PV-CAM（用于缓冲销孔的弹簧型）
• PV-BC（弹簧缓冲法兰安装型）

认证 / 材料

• 材料：STEEL、STAINLESS、RESIN
• 符合 / 标识：RoHS、PAT、PAT.P

PV-C / PV-CF 系列 — 压制成型产品（型号与基本数据）
型号 | 设定压载 | 最大压载 | 重量 | 使用方向 | 主球 | 小球 | 本体 | 盖
PV5-C | 49N (5kgf) | 68N (7kgf) | 18g | 向上 | STEEL | STEEL | SS | SS
PV8-C | 78N (8kgf) | 107N (11kgf) | 40g | 向上 | STEEL | STEEL | SS | SS

切削产品（示例型号）
型号 | 设定压载 | 最大压载 | 重量 | 使用方向 | 主球 | 小球 | 本体 | 盖
PV20C | 196N (20kgf) | 284N (29kgf) | 95g | 向上·向下 | SUJ2 | SUJ2 | SCM415 | SUM

PV-C 系列其他型号
型号 | 设定压载 | 最大压载 | 重量 | 使用方向 | 主球 | 小球 | 本体 | 盖
PV50C | 490N (50kgf) | 686N (70kgf) | 187g | 向上·向下 | SUJ2 | SUJ2 | SCM415 | SUM
PV80C | 784N (80kgf) | 1,038N (106kgf) | 314g | 向上·向下 | SUJ2 | SUJ2 | SCM415 | SUM
PV200C | 1,960N (200kgf) | 2,401N (245kgf) | 860g | 向上·向下 | SUJ2 | SUJ2 | SCM415 | SUM

PV-CF 型号
型号 | 设定压载 | 最大压载 | 重量 | 使用方向 | 主球 | 小球 | 本体 | 盖
PV50CF | 490N (50kgf) | 686N (70kgf) | 385g | 向上·向下 | SUJ2 | SUJ2 | SCM415 | SUM

PV-CAM（用于缓冲销孔的弹簧型）— 描述与型号
该弹簧型 Planeveyor 用于模具定位，可对应冲床托板的缓冲销孔。提供两种基本尺寸，使用辅助垫片可匹配多家冲床厂商的缓冲销孔尺寸。

型号 | 载荷数据·下沉量（0.5mm / 1mm / 1.5mm / 2mm） | 重量 | 使用方向 | 主球 | 小球 | 本体 | 盖
PV20CAM | 212N (21.265kgf) / 228N (23.25kgf) / 244N (24.875kgf) / 260N (26.5kgf) | 125g | 向上 | SUJ2 | SUJ2 | SCM415 | SUM
PV50CAM | 527N (53.75kgf) / 564N (57.5kgf) / 601N (61.25kgf) / 683N (65kgf) | 246g | 向上 | SUJ2 | SUJ2 | SCM415 | SUM

PV-BC（弹簧缓冲法兰安装型）— 型号
型号 | 设定压载 | 最大压载 | 重量 | 使用方向 | 主球 | 小球 | 本体 | 盖
PV50BC | 490N (50kgf) | 548N (56kgf) | 405g | 向上·向下 | SUJ2 | SUJ2 | SCM415 | SUM
PV120BC | 1,176N (120kgf) | 1,372N (140kgf) | 940g | 向上·向下 | SUJ2 | SUJ2 | SCM415 | SUM

备注
各型号提供 3D-CAD 数据和 PDF 图纸（可作为型号专用的 CAD/PDF 文档获取）。
