概述

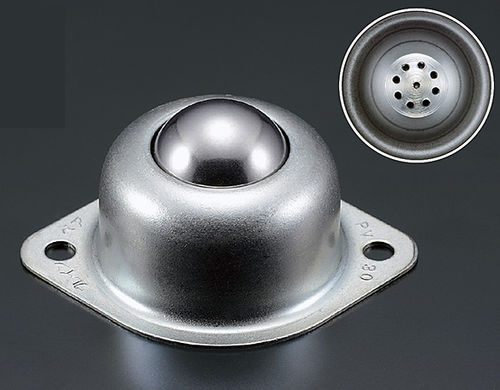

传统球形输送装置在结构上容易导致灰尘滞留内部，从而在水下（海水、泥水）、油污和粉尘等恶劣环境下引发旋转故障。 ...neveyor 除尘型采用独创的球面结构（PAT.P），在小球接收部和球盖上设置孔洞/缝隙，以排出进入内部的灰尘和水分，即使在恶劣条件下也能保持顺畅旋转。
主要特点
- 独特的球面结构（PAT.P）可钻出多个排尘孔。
- 排出进入机构内的灰尘和水分，防止旋转失效。
- 与密封件或其他防护措施截然不同的根本性设计理念；依靠内部排出而非外部隔绝。
对比
传统型（Atec旧款）：容易让灰尘侵入，在恶劣环境（水下、油污、粉尘）中表现欠佳。
原创球面设计（PAT.P）：可排出侵入的灰尘，在恶劣的工作环境中表现可靠。
适用于粉尘排出型结构的严苛使用场景示例
- 带氧化皮的钢板运输
- 模具（砂型）运输
- 石材加工现场 （喷砂）
- 粉末成型机（模具移动）
- 清洗机中的工件输送
- 切割工艺中的工件输送
- 陶瓷粉末成型机（玻璃纤维成型）
系列/型号（概要）
PV-H 系列包含多种型号和变体，涵盖带排尘孔的压模型和切割型：PV50H、PV50HS、PV50UH、PV50UHS、PV120H、 PV120UFH、PV20BH、PV20BSH、PV50BH、PV50BSH、 PV120BH、PV120BSH、PVS20B、PVS20BS、PVS50B、PVS50BS、PVS120B、PVS120BS、PV50FH、PV50FHS、PV120FH、 PV120FHS、PV160FH、PV160FHS、PV260FH、PV260FHS、PV400FH、PV400FHS、PV900FH、PV900FHS、PVS50F、PVS50FS、 PVS120F、PVS120FS、PVS160FM、PVS160FMS、PVS260FM、PVS260FMS、PVS400FM、PVS400FMS、PVS900FM、PVS900FMS。
技术参数表
PV50H / PV50HS / PV50UH / PV50UHS
型号 / 推荐承载能力 / 重量 / 作用方向 / 主滚珠 / 小滚珠 / 主体 / 盖 / 3D
PV50H / 490N (50kgf) / 142g / 向上 / 钢 / 钢 / SUS304 / 不锈钢 / （提供3D视图）
PV50HS / 490N (50kgf) / 134g / 向上 / SUS440C / SUS440C / SUS304 / SUS304 / （提供3D视图）
PV50UH / 490N (50kgf) / 136g / 向上 / 钢 / 钢 / SUS304 / 不锈钢 / (提供3D模型)
PV50UHS / 490N (50kgf) / 132g / 向上 / SUS440C / SUS440C / SUS304 / SUS304 / (提供3D模型)
PV120H / PV120UFH
型号 / 静态额定载荷 / 额定载荷 / 重量 / 使用方向 / 主滚珠 / 小滚珠 / 主体 / 盖 / CAD
PV120H / 1,960N (200kgf) / 1,176N (120kgf) / 230g / 向上 / 钢 / 钢 / SCM415 / SS·SUM / (提供CAD文件)
PV120UFH / 1,960N (200kgf) / 1,176N (120kgf) / 320g / 向上 / SUJ2 / SUJ2 / SCM415 / SUM / (提供CAD文件)
PV20BH / PV20BSH
型号 / 静态额定载荷 / 额定载荷 / 重量 / 使用方向 / 主滚珠 / 小滚珠 / 主体 / 盖 / CAD
PV20BH / 784N (80kgf) / 196N (20kgf) / 48g / 向上 / SUJ2 / SUJ2 / SCM415 / SUM / （提供CAD图纸）
PV20BSH / 784N (80kgf) / 196N (20kgf) / 47g / 向上 / SUS440C / SUS440C / SUS440C / SUS303 / （提供CAD文件）
PV50BH / PV50BSH
型号 / 静态额定载荷 / 载荷等级 / 重量 / 使用方向 / 主滚珠 / 小滚珠 / 主体 / 盖板
PV50BH / 1,078N (110kgf) / 490N (50kgf) / 94g / 向上 / SUJ2 / SUJ2 / SCM415 / SUM
PV50BSH / 1,078N (110kgf) / 490N (50kgf) / 92g / 向上 / SUS440C / SUS440C / SUS440C / SUS303
PV120BH / PV120BSH
型号 / 静态额定载荷 / 额定载荷 / 重量 / 使用方向 / 主滚珠 / 小滚珠 / 主体 / 盖
PV120BH / 1,960N (200kgf) / 1,176N (120kgf) / 340g / 向上 / SUJ2 / SUJ2 / SCM415 / SUM
PV120BSH / 1,960N (200kgf) / 1,176N (120kgf) / 336g / 向上 / SUS440C / SUS440C / SUS440C / SUS303
PVS系列（螺栓式，向下）
型号 / 静态额定载荷 / 载荷等级 / 重量 / 使用方向 / 主滚珠 / 小滚珠 / 主体 / 盖板
PVS20B / 343N (35kgf) / 196N (20kgf) / 50g / 向下 / SUJ2 / SUJ2 / SCM415 / SUM
PVS20BS / 343N (35kgf) / 196N (20kgf) / 49g / 向下 / SUS440C / SUS440C / SUS440C / SUS303
PVS50B / 588N (60kgf) / 490N (50kgf) / 98g / 向下 / SUJ2 / SUJ2 / SCM415 / SUM
PVS50BS / 588N (60kgf) / 490N (50kgf) / 96g / 向下 / SUS440C / SUS440C / SUS440C / SUS303
PVS120B / 1,470N (150kgf) / 1,176N (120kgf) / 282g / 向下 / SUJ2 / SUJ2 / SCM415 / SUM
PVS120BS / 1,470N (150kgf) / 1,176N (120kgf) / 280g / 向下 / SUS440C / SUS440C / SUS440C / SUS303
PV-FH系列（切向法兰型，向上）
型号 / 静态额定载荷 / 载荷等级 / 重量 / 使用方向 / 主滚珠 / 小滚珠 / 主体 / 盖板
PV50FH / 1,078N (110kgf) / 490N (50kgf) / 109g / 向上 / SUJ2 / SUJ2 / SCM415 / Al
PV50FHS / 1,078N (110kgf) / 490N (50kgf) / 108g / 向上 / SUS440C / SUS440C / SUS440C / 铝
PV120FH / 1,960N (200kgf) / 1,176N (120kgf) / 256g / 向上 / SUJ2 / SUJ2 / SCM415 / 铝PV120FHS / 1,960N (200kgf) / 1,176N (120kgf) / 256g / 向上 / SUJ2 / SUJ2 / SCM415 / 铝
PV120FHS / 1,960N (200kgf) / 1,176N (120kgf) / 248g / 向上 / SUS440C / SUS440C / SUS440C / 铝
PV160FH / 2,940N (300kgf) / 1,568N (160kgf) / 494g / 向上 / SUJ2 / SUJ2 / SCM415 / 铝
PV160FHS / 2,940N (300kgf) / 1,568N (160kgf) / 506g / 向上 / SUS440C / SUS440C / SUS440C / 铝PV260FH / 3,920N (400kgf) / 2,548N (260kgf) / 847g / 向上 / SUJ2 / SUJ2 / SCM415 / 铝
PV260FH / 3,920N (400kgf) / 2,548N (260kgf) / 847g / 向上 / SUJ2 / SUJ2 / SCM415 / 铝
PV260FHS / 3,920N (400kgf) / 2,548N (260kgf) / 870g / 向上 / SUS440C / SUS440C / SUS440C / Al
PV400FH / 7,840N (800kgf) / 3,920N (400kgf) / 2,050g / 向上 / SUJ3 / SUJ2 / SCM415 / 铝PV400FHS / 7,840N (800kgf) / 3,920N (400kgf) / 2,050g / 向上 / SUJ3 / SUJ2 / SCM415 / 铝
PV400FHS / 7,840N (800kgf) / 3,920N (400kgf) / 2,083g / 向上 / SUS440C / SUS440C / SUS440C / 铝PV900FH / 17,640N (1,800kgf) / 8,820N (900kgf) / 5,400g / 向上 / SUS440C / SUS440C / SUS440C / 铝
PV900FH / 17,640N (1,800kgf) / 8,820N (900kgf) / 5,400g / 向上 / SUJ3 / SUJ2 / SCM415 / 铝PV900FHS / 17,640N (1,800kgf) / 8,820N (900kgf) / 5,560g / 向上 / SUS440C / SUS440C / SUS440C / 铝
PV900FHS / 17,640N (1,800kgf) / 8,820N (900kgf) / 5,560g / 向上 / SUS440C / SUS440C / SUS440C / 铝
PVS-F系列（切口法兰型，向下）
PVS-F 系列（切口法兰型，向下）
型号 / 静态额定载荷 / 额定载荷 / 重量 / 使用方向 / 主滚珠 / 小滚珠 / 主体 / 盖板
PVS50F / 588N (60kgf) / 490N (50kgf) / 111g / 向下 / SUJ2 / SUJ2 / SCM415 / 铝
PVS50FS / 588N (60kgf) / 490N (50kgf) / 110g / 向下 / SUS440C / SUS440C / SUS440C / 铝
PVS120F / 1,470N (150kgf) / 1,176N (120kgf) / 260g / 向下 / SUJ2 / SUJ2 / SCM415 / 铝PVS120FS / 1,470N (150kgf) / 1,176N (120kgf) / 252g / 向下 / SUS440C / SUS440C / SUS440C / 铝
PVS120FS / 1,470N (150kgf) / 1,176N (120kgf) / 252g / 向下 / SUS440C / SUS440C / SUS440C / Al
PVS160FM / 2,940N (300kgf) / 1,568N (160kgf) / 485g / 向下 / SUJ2 / SUJ2 / SCM415 / 铝PVS160FMS / 2,940N (300kgf) / 1,568N (160kgf) / 556g / 向下 / SUS440C / SUS440C / SUS440C / 铝
PVS160FMS / 2,940N (300kgf) / 1,568N (160kgf) / 556g / 向下 / SUS440C / SUS440C / SUS440C / 铝PVS260FM / 4,900N (500kgf) / 2,548N (260kgf) / 872g / 向下 / SUJ2 / SUJ2 / SCM415 / 铝
PVS260FM / 4,900N (500kgf) / 2,548N (260kgf) / 872g / 向下 / SUJ2 / SUJ2 / SCM415 / 铝
PVS260FMS / 4,900N (500kgf) / 2,548N (260kgf) / 1,002g / 向下 / SUS440C / SUS440C / SUS440C / 铝PVS400FM / 8,820N (900kgf) / 3,920N (400kgf) / 1,599g / 向下 / SUJ2 / SUJ2 / SCM415 / 铝
PVS400FM / 8,820N (900kgf) / 3,920N (400kgf) / 1,599g / 向下 / SUJ3 / SUJ2 / SCM415 / 铝
PVS400FMS / 8,820N (900kgf) / 3,920N (400kgf) / 1,620g / 向下 / SUS440C / SUS440C / SUS440C / Al
PVS900FM / 18,620N (1,900kgf) / 8,820N (900kgf) / 5,410g / 向下 / SUJ3 / SUJ2 / SCM415 / 铝
PVS900FMS / 18,620N (1,900kgf) / 8,820N (900kgf) / 5,660g / 向下 / SUS440C / SUS440C / SUS440C / 铝
特性 / 技术规格
- 专利 / 机构：原创球面设计（PAT.P）
- 材料：钢、不锈钢（SUS系列）、树脂（如适用）
- 合规性：该系列符合RoHS标准
- 使用方向： 向上型（PV-H、PV-BH、PV-FH系列）和向下型（PVS-B、PVS-F系列）
- 负载范围：约343N（35kgf）至18,620N (1,900kgf)，具体取决于型号
- 重量范围：约47g至数公斤，具体取决于型号
- 应用领域：适用于粉尘、潮湿、油污、水下或磨蚀性环境中的物料搬运；模具及粉末成型转移；清洗和切割工艺；石材加工
