通信网关 NT 100-DP-DN

工业串行RS-485

概述

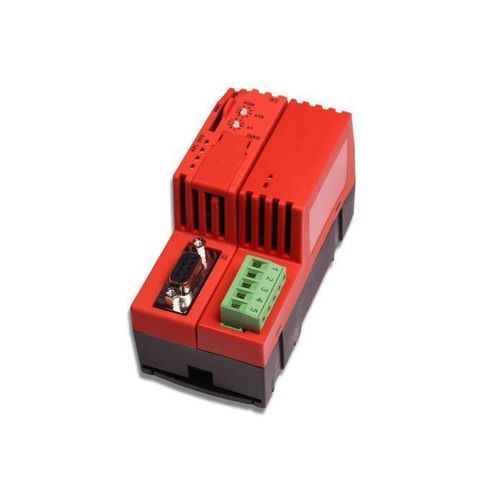

netTAP 100 NT 100-DP-DN 是一款用于 DIN 导轨安装的网关，用于在 PROFIBUS DP 与 DeviceNet 之间进行协议转换。它执行实时 I/O 映射和协议转换，支持主/从角色，可将从属 PROFIBUS 干线集成到 DeviceNet 网络中，反之亦然。许可的 Master 功能无限制。

亮点

• 在 DeviceNet 中集成从属 PROFIBUS 网络干线，反之亦然
• 可作为 Master 支持最多125个 PROFIBUS 从站或63个 DeviceNet 节点
• I/O 转换周期 < 10 ms，适用于高速实时应用
• 通过可拆卸存储卡实现秒级设备交换
• 可加载固件以灵活支持更多转换
• 通过 USB 提供诊断和配置接口

支持的协议

• DeviceNet Master
• PROFIBUS DP Master
• PROFIBUS DP Slave
• DeviceNet Slave

技术规格

• 产品名称：NT 100-DP-DN
• 部件编号：1718.170
• 简要说明：PROFIBUS DP 到 DeviceNet 网关
• 通信控制器：netX 100
• 内置存储：8 MB SDRAM 和 4 MB 串行 Flash
• 存储卡：SD 或 MMC，最大 2 GByte
• 供电电压：24 V DC ± 6 V
• 24 V 时典型电流：130 mA
• 典型功耗：3.2 W
• 电源连接器：Mini-COMBICON，2 针
• 反向电压保护：有
• 通信接口 X2：PROFIBUS-DP，光隔离 RS-485，D-Sub 9 针
• 通信接口 X3：DeviceNet，ISO 11898 光隔离，COMBICON 5 针
• 诊断接口：USB（Mini-USB，5 针）
• 显示：LED 指示 SYS、APL、COM（红/绿）、MNS（红/绿）
• 操作元件：通过2个旋转开关设定网络地址
• 允许的环境温度（运行）：0 … +60 °C
• 湿度：不允许结露
• 污染度：为 UL 合规使用应在污染度 2 环境中
• 海拔：0 … 2000 m
• 尺寸（长 x 宽 x 高）：100 x 52 x 70 mm（不含连接器）
• 重量：约150 g
• 防护等级：IP 20
• 安装：DIN 导轨 EN 60715
• 配置软件：SYCON.net
• 合规性：RoHS = Yes，CE = Yes，UKCA = Yes
• UL 认证：UL 508（UL-File No E334100）
• EMC 发射：CISPR 11 Class A；抗扰度：EN 61131-2
• ESD（空气放电）：EN 61000-4-2 ±8 kV 判定 B；ESD（接触放电）：±4 kV 判定 A
• 快速脉冲（Burst）：EN 61000-4-4 ±2 kV 判定 B；浪涌（通信/数据线）：EN 61000-4-5 ±1 kV 判定 B
