数据连接器 NL 50-MPI

RJ45以太网D-sub

概述

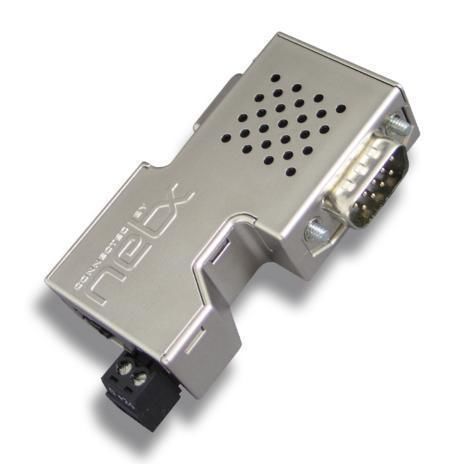

Hilscher NL 50-MPI 是一款可直接安装的 S7-200/300/400 PLC 编程连接器，可通过以太网实现编程、可视化和控制。该适配器可作为编程设备（PG）驱动集成到 STEP7® 与 TIA Portal 中，并可通过工程工具或嵌入式 Web 服务器进行配置。设备支持 ISO on TCP (RFC1006)，可连接第三方可视化系统，支持通过标准 TCP/IP 经路由器跨网络边界进行远程维护和日志记录，并可实现即使在 PLC 无原生以太网端口时的 PLC 直接互联。内置 PROFIBUS 诊断及 Master Class 2 DPV1 服务，支持在 STEP7® 中对 DP 从站进行完整配置。电源由 24 V DC 提供；1:1 接触件允许在同一 MPI/DP 总线上连接其他设备。

亮点

• 可接入任意空闲的 PROFIBUS/MPI/PPI 端口
• 替代原装 S7 以太网 CP 的经济方案
• 驱动可自动集成至 STEP7® 和 TIA Portal
• 可将两台无以太网接口的 PLC 互联
• 可立即通过以太网接入 S7 兼容的 HMI 设备
• 支持客户自研应用访问（如 C++、C#）

支持的协议

• PROFIBUS MPI/DP/PPI
• 以太网（ISO on TCP / RFC1006）

技术规格

• 产品名称：NL 50-MPI
• 部件号：1701.430
• 简要说明：用于 S7-200/300/400 的以太网编程连接器
• 功能：通过以太网对 S7 PLC 进行监控、编程和可视化
• 通信控制器类型：netX 50
• RAM：8 MB SDRAM
• FLASH：4 MB 串行 flash（含引导加载器、固件与配置）
• 电源：24 V DC ±6 V DC
• 典型电流：57 mA @ 24 V（72 mA @ 18 V，48 mA @ 30 V）
• PLC 供电/编程连接器：9 针 D-Sub（1:1 连接）
• 外部电源连接器：Mini-COMBICON 3.81 mm，2 针
• PROFIBUS 接口：RS-485（HW rev.2/3 非隔离；从 HW rev.4 起隔离）
• 以太网接口：10BASE-T/100BASE-TX，隔离；RJ45；支持自动协商与自动交叉
• 指示灯：SYS、COM、LNK、ACT
• 工作温度：0 °C 至 +55 °C
• 湿度：0–85 % 相对湿度（无冷凝）
• 尺寸（长 x 宽 x 高）：74.3 x 40.6 x 16.7 mm
• 重量：约 40 g
• 防护等级：IP20
• 安装：直接安装于 PLC（可在导轨上安装/固定）
• 配置软件：SyCon MPI 或 IBHnet 驱动；可集成为 STEP7/TIA Portal 中的 PG
• 符合性：RoHS、CE；规定的 EMC/ESD 抗扰度等级

典型应用

• 通过以太网对 S7-200/300/400 PLC 进行编程与调试
• 设计 HMI 并将 WinCC 接入 S7 系统
• 通过网络与路由器实现远程维护与日志记录
• 多 PLC 之间的联网与直接通信
• 在 STEP7® 中进行 PROFIBUS 诊断与 DP 从站参数化
