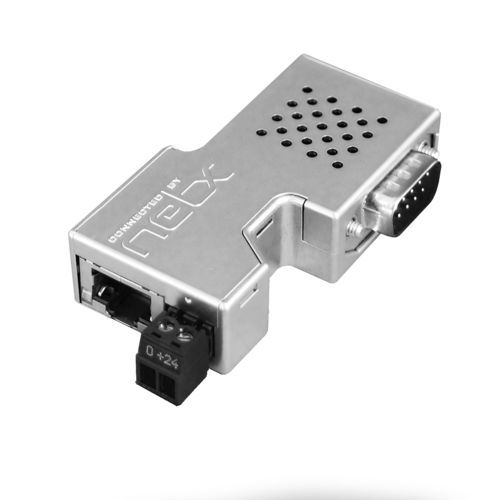

数据连接器 NL 51N-DPL

RJ45以太网聚碳酸酯

产品概述
netLINK PROXY NL 51N-DPL 是一款插式 PROFINET/PROFIBUS 代理连接器，可将现有 PROFIBUS DP 从站集成到 PROFINET 网络。该设备直接插接到从站的 PROFIBUS DP 接口，并通过 RJ45 以太网口连接到 PROFINET。在 PROFINET 侧，它表现为标准的 I/O 设备，并将从站的过程数据作为模块映射到 PROFINET 的槽/子槽中。

主要亮点

• 快速将 PROFIBUS DP 从站转换为 PROFINET IO 设备
• 可直接插接到从站的 PROFIBUS DP 接口
• 完整支持 PROFIBUS 报警、诊断和 DPV1
• 自动生成 GSDML，便于导入到 PROFINET 控制器
• 设备已认证，客户无需单独进行 PROFINET 认证

支持协议

• PROFIBUS DP（从站）
• PROFINET IO-Device

安装与配置
通过以太网端口进行调试，可直接连接至 PC，或在运行时通过 PROFINET 交换机连接。使用基于 FDT/DTM 的 SYCON.net 工具进行规划、配置和诊断。如果从站的 GSD 文件不可用，扫描功能可在 PROFIBUS 上自动识别设备并获取配置信息。

技术规格

• 形态：插式代理连接器，直接插接到 PROFIBUS DP 接口
• PROFINET 接口：RJ45 网络插座
• 电源：24 V（可从 DP 从站取电并连接到 2 针 COMBICON）
• 自动扫描和 GSDML 生成功能，简化在 PROFINET 控制器中的导入
• 支持 PROFIBUS 报警、诊断与 DPV1
• 在 PROFIBUS 短距离传输情况下无需外部总线终端电阻

订单与文档

• 系列：netLINK PROXY
• 型号/参考：NL 51N-DPL
• 典型用途：在无需重新开发设备的情况下，将现有 PROFIBUS DP 从站升级到 PROFINET
• 可用文档：安装与硬件说明、配置指南、数据表和应用说明
