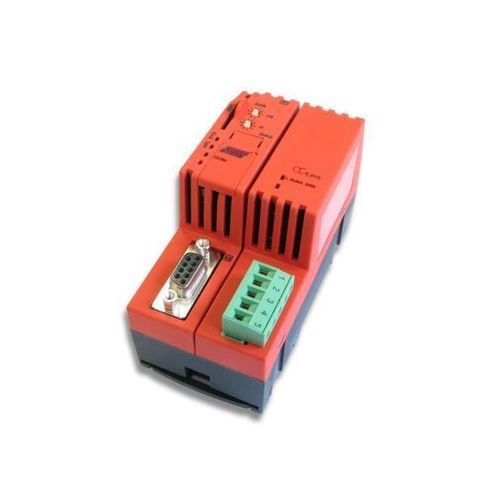

通信网关 NT 100-DP-CC

工业以太网串行

产品概述
netTAP 100 是一款协议网关，用于在 2 端口实时以太网协议与现场总线或串行自动化协议之间进行连接与转换。支持现场总线↔现场总线、现场总线↔串行以及以太网↔现场总线的转换，且许可 Master 功能不受限制。设备配备存储固件与配置的存储卡插槽，可通过将卡插入备用单元实现快速更换。netTAP 100 还支持通过基于 Lua 的脚本语言 netSCRIPT 对自定义串行协议进行编程，随附开发环境以便快速实现专有协议及在转换过程中对 I/O 数据的预/后处理。

主要特点

• 将从属 PROFIBUS 网段集成到 CC-Link 系统中
• 作为 PROFIBUS 主站支持最多 125 台 PROFIBUS 从站
• I/O 数据转换周期快：< 10 ms
• 通过可移动存储卡实现秒级设备更换
• 可加载固件以启用更多转换配置
• 通过 USB 接口进行诊断与配置

支持的协议

• PROFIBUS DP Master
• PROFIBUS DP 从站
• CC-Link 从站

技术规格

• 产品名称：NT 100-DP-CC
• 部件号：1718.140
• 简要描述：PROFIBUS DP 到 CC-Link 从站 网关
• 通讯控制器：netX 100
• RAM：8 MB SDRAM
• FLASH：4 MB 串行 Flash
• 存储卡：SD 或 MMC，最大 2 GByte
• 供电电压：24 V DC ± 6 V
• 24 V 下最大电流（典型）：130 mA
• 典型功耗：3.2 W
• 电源连接器：Mini-COMBICON，2 针（反接保护）
• PROFIBUS 接口 (X2)：PROFIBUS-DP，光隔离 RS-485，D-Sub 9 针
• CC-Link 接口 (X3)：CC-Link V2.0 与 1.1，RS-485，COMBICON 5 针
• 诊断接口：USB，Mini-USB 5 针
• 指示灯：LED - SYS、APL、COM（红/绿双色）、L RUN / L ERR
• 配置：通过 2 个拨码开关设置网络地址
• 工作温度：0 … +60 °C
• 湿度：禁止结露
• 污染度：为符合 UL 要求，应在污染度 2 环境中使用
• 海拔：0 … 2000 m
• 尺寸（长 x 宽 x 高）：100 x 52 x 70 mm（不含连接器）
• 重量：约 150 g
• 防护等级：IP20
• 安装：DIN 导轨 EN 60715
• 配置软件：SYCON.net
• RoHS：是
• UL 认证：UL 508（UL-File No E334100）
• 电磁兼容：CE、UKCA；发射：CISPR 11 A 类；抗扰度：EN 61131-2
