灯光光学传感器 TTL

用于坐标测量仪

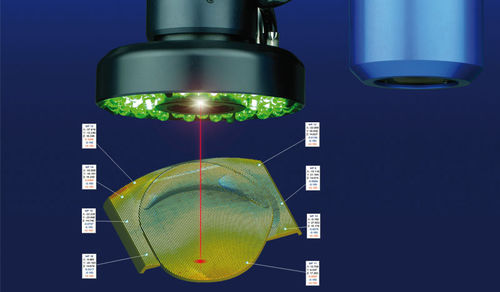

TTL激光器和图像处理视觉传感器共享一个相同的光路（"通过镜头"）。这种同轴原理允许在照相机和激光器之间无缝切换。由于这一概念不涉及两个传感器之间的偏移，因此在X方向上不会出现测量范围的损失，而且校准也降到了最低。 作为快速自动对焦传感器，TTL激光器利用被测物表面反射的激光，为视觉传感器找到最佳对焦位置。通过对反射光进行三角测量来确定与被检工件表面的距离，并用于相机的垂直跟踪。与传统的视频聚焦技术相比，TTL激光器明显加快了聚焦过程，同时实现了良好的可重复性值。其结果是总体上加快了测量速度，因此提高了被检工件的产量。 TTL激光器可以利用零件上不同层次的焦点组合进行高度测量，同时利用同轴原理测量甚至最小的盲孔深度。 扫描是TTL激光器的进一步应用。凭借每秒高达350个点的高测量密度，该传感器能够以非接触和非破坏性的方式捕捉自由形状表面的轮廓。 TTL激光器的应用实例。 视觉传感器的快速聚焦 精确测量高度、孔深和平面 轮廓和表面扫描
