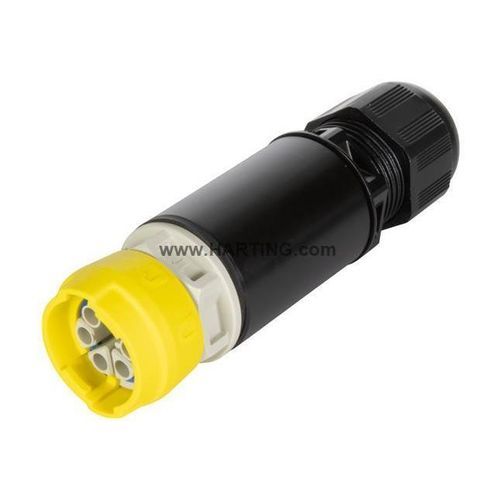

组合式连接器 S15_PFT_STR-FM_AC_M_CRT_w/o-contacts

线对线连接环形压接式

标识
类别：连接器
系列：圆形连接器 尺寸15
元件：电缆连接器
产品编号：97 00 000 1412

主要特性

• 电缆连接器，母头
• 压接端子（Crimp）
• 聚酰胺（PA）插芯，灰色
• 罩壳/外壳：黑色
• 6 个接点（3 信号、2 电源、1 PE）
• 导体截面积：0.14 ... 2.5 mm²（AWG 26 ... AWG 14）
• 夹持范围：6 ... 13 mm
• 防护等级：IP65 / IP67
• 翻扣锁定

接点与接点布局
接点数量：6
信号接点数量：3
电源接点数量：2
保护接点数量：1（PE 接点）
锁定类型：翻扣锁定

技术数据
导体截面积 (mm²)：0.14 ... 2.5 mm²
导体截面积 (AWG)：AWG 26 ... AWG 14
额定电流（信号）：4 A
额定电压（信号）：48 V AC/DC
额定冲击耐压（信号）：1.5 kV
污染度（信号）：3
额定电流（电源）：20 A
额定电压（电源）：48 V AC
额定冲击耐压（电源）：0.8 kV
污染度（电源）：3
使用温度范围：-30 ... +90 °C
接插次数：≥ 100
防护等级（IEC 60529）：IP65 / IP67
夹持范围：6 ... 13 mm
绝缘组别：I（CTI ≥ 600）

材料与合规性
插芯材料：聚酰胺（PA）
插芯颜色：灰色
罩壳/外壳颜色：黑色
阻燃等级（UL 94）：HB
RoHS：符合
ELV 状态：符合
中国 RoHS：e
REACH 附录 XVII / XIV / SVHC：不含
California Proposition 65：不含

规格 / 认证
IEC 61076-2-116
IEC 60228
IEC 61984

商业信息
包装数量：1
原产国：罗马尼亚
欧盟海关税号：85366990
eCl@ss：27440115 Circular connector (set)

技术规格

• 类别：连接器
• 系列：圆形连接器 尺寸15
• 元件：电缆连接器，母头
• 终端方式：压接
• 屏蔽：无屏蔽
• 总接点数：6（3 信号、2 电源、1x PE）
• 导体截面积：0.14 ... 2.5 mm²（AWG 26 ... AWG 14）
• 额定电流（信号）：4 A；（电源）：20 A
• 额定电压（信号）：48 V AC/DC；（电源）：48 V AC
• 额定冲击耐压：信号 1.5 kV；电源 0.8 kV
• 污染度：3
• 防护等级：IP65 / IP67
• 夹持范围：6 ... 13 mm
• 使用温度范围：-30 ... +90 °C
• 接插次数：≥ 100
• 插芯材料/颜色：聚酰胺（PA），灰色；罩壳/外壳黑色
• 阻燃性 UL94：HB
• 标准：IEC 61076-2-116、IEC 60228、IEC 61984
• 包装数量：1
• 原产国：罗马尼亚
