板材穿墙套管 S15_PFT_STR-FM_AC_F_CRT_w/o-contacts用于前端盖板多通道IP65
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用产品
- 板材, 用于前端盖板
- 构造
- 多通道
- 保护水平
- IP67, IP65
产品介绍
产品概述

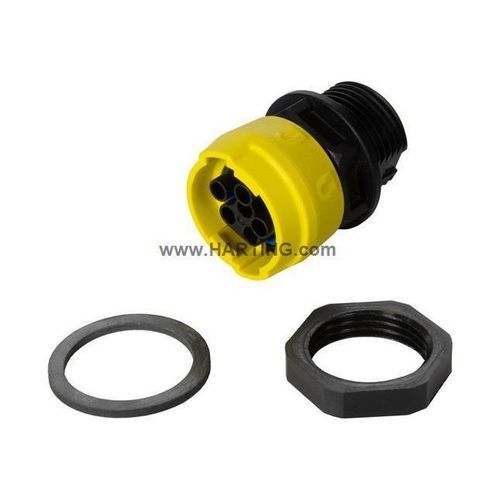

用于前端安装的面板贯通连接器。图片仅供参考。请参阅产品描述。
识别信息
版本
技术特性
材料属性
规范与认证
商业信息
特性
用于前端安装的面板贯通连接器。图片仅供参考。请参阅产品描述。
识别信息
- 类别：连接器
- 系列：圆形连接器 尺寸15
- 部件：面板贯通
- 规格：前端安装
版本
- 性别：母头
- 屏蔽：无屏蔽
- 触点数：5（2信号，3电源）
- PE触点：有
- 锁定类型：拨动锁定
- 包装内容：含锁紧螺母
- 详情：压接触点需另行订购。面板壁厚：使用锁紧螺母时最大5 mm；>5 mm仅限带接地的金属外壳或塑料外壳。
技术特性
- 导体截面积：0.14 ... 2.5 mm²（AWG 26 ... AWG 14）
- 额定电流（信号）：10 A；额定电压（信号）：63 V AC/DC；冲击耐压（信号）：1.5 kV；污染度（信号）：3
- 额定电流（电源）：16 A；导体-对地电压（电源）：450 V AC / 600 V DC；导体-导体电压（电源）：630 V AC/DC；冲击耐压（电源）：6 kV；污染度（电源）：3
- 紧固扭矩（锁紧螺母）：2 Nm
- 极限温度：-30 ... +90 °C
- 配合次数：≥ 100
- 防护等级（IEC 60529）：IP65 / IP67
- 绝缘等级：I（CTI ≥ 600）
- 面板厚度：1 ... 10 mm
材料属性
- 插入件材料：聚酰胺（PA），颜色：黑色
- 罩/外壳材料：聚酰胺（PA）
- 阻燃等级（UL 94）：V-0
- RoHS：符合；ELV：符合；中国RoHS：e
- REACH / SVHC / 附录XIV / 附录XVII：不含
- 加州第65号提案物质：不含
规范与认证
- IEC 61076-2-116
- IEC 61984
商业信息
- 包装数量：25
- 原产国：罗马尼亚
- 欧盟关税号：85366990
- eCl@ss：27440103（传感器-执行器连接器机箱）
- UNSPSC 24.0：39121413
特性
- 类型：面板贯通，前端安装
- 触点：5（2信号，3电源），带PE触点
- 锁定：拨动锁定；含锁紧螺母
- 电气规格（信号）：10 A / 63 V AC/DC；冲击 1.5 kV
- 电气规格（电源）：16 A；导体-对地 450 V AC，导体-对地 600 V DC，导体-导体 630 V AC/DC；冲击 6 kV
- 防护：IP65 / IP67
- 工作温度：-30 ... +90 °C
- 导体范围：0.14 ... 2.5 mm²（AWG 26 ... 14）
- 材料：聚酰胺（PA），插入件黑色，UL94 V-0
- 合规性：RoHS、ELV、REACH/California Prop 65 – 不含
