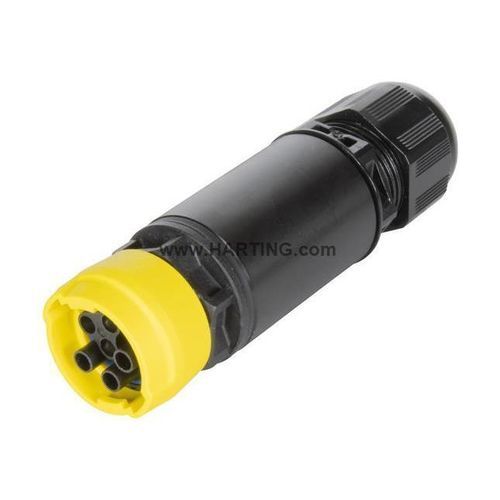

数据连接器 S15_CC_STR_AC_CRT_F_6P_6-13

供电线对线连接圆形

产品概述

• 电缆连接器，母头，压接端子
• 插入件材质为聚酰胺（PA），外壳黑色
• 6 个触点：2 信号、3 电源、1 PE 接地
• 导体截面积：0.14–2.5 mm²（AWG 26–14）
• 夹持范围：6–13 mm
• 防护等级：IP65 / IP67

识别信息
类别：连接器
系列：圆形连接器 尺寸15
类型：电缆连接器
货号：97 00 000 1411

版本
端接方式：压接
性别：母头
屏蔽：无屏蔽
触点数量：6（信号：2；电源：3；特殊：1x PE）

技术参数
导体截面积：0.14–2.5 mm²
导体截面积（AWG）：AWG 26–14
额定电流（信号）：10 A
额定电压（信号）：63 V AC/DC
额定脉冲电压（信号）：1.5 kV
污染等级（信号）：3
额定电流（电源）：16 A
额定电压（电源）：600 V AC
额定脉冲电压（电源）：6 kV
污染等级（电源）：3
极限温度：-30 … +90 °C
配合次数：≥ 100
IEC 60529 防护等级：IP65 / IP67
夹持范围：6–13 mm
绝缘组别：I（CTI ≥ 600）

材料特性
插入件材料：聚酰胺（PA），黑色
外壳颜色：黑色
阻燃等级（UL 94）：HB
RoHS：符合
ELV 状态：符合
China RoHS：e
REACH 附件 XVII/附件 XIV/SVHC：不含
California Proposition 65：不含

规范与认证
标准：IEC 61076-2-116；IEC 60228；IEC 61984

商业信息
包装数量：1
产地：罗马尼亚
欧盟关税号：85366990
eCl@ss：27440115 圆形连接器（套件）

技术摘要

• 类型：电缆连接器，母头，压接端子
• 总触点数：6（2 信号、3 电源、1 PE）
• 导体截面积：0.14–2.5 mm²（AWG 26–14）
• 额定电流：信号 10 A，电源 16 A
• 额定电压：信号 63 V AC/DC，电源 600 V AC
• 额定脉冲电压：信号 1.5 kV，电源 6 kV
• 防护等级：IP65 / IP67
• 夹持范围：6–13 mm
• 工作温度：-30 … +90 °C
• 插入件材料：聚酰胺（PA），黑色
• 标准：IEC 61076-2-116；IEC 60228；IEC 61984
