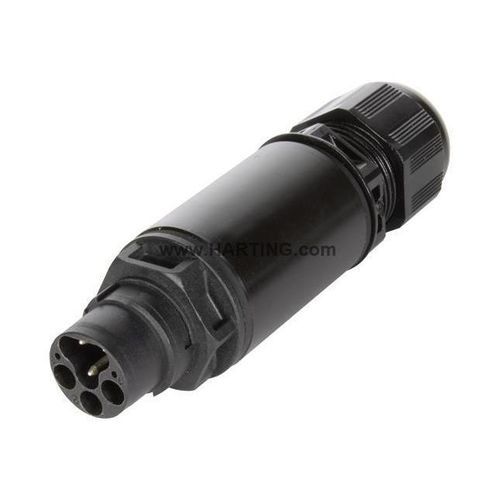

数据连接器 S15_PFT_STR-FM_AC_M_CRT_w/o-contacts供电圆形压接式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 数据, 供电
- 形状
- 圆形
- 连接类型
- 压接式, 公端
- 用电规格
- 6极
- 材料
- 聚酰胺
- 防护等级
- IP65, IP67
- 主电流
最少: 10 A
最多: 16 A
- 电压
最少: 63 V
最多: 600 V
- 温度
最少: -30 °C
(-22 °F)最多: 90 °C
(194 °F)
产品介绍
产品概述
识别
类别：连接器
系列：圆形连接器 尺寸15
部件：电缆连接器
型号/参考：S15_CC_STR_AC_CRT_M_6P_6-13mm
版本
技术参数
材料特性
商业信息
- 圆形电缆连接器，公头，压接端子
- 6 个触点（3 电源、2 信号、1 PE）
- 插芯材料：聚酰胺（PA），黑色
- 导体截面积：0.14–2.5 mm²（AWG 26–14）
- 夹持范围：6–13 mm
- 防护等级：IP65 / IP67
- 工作温度：-30 至 +90 °C
识别
类别：连接器
系列：圆形连接器 尺寸15
部件：电缆连接器
型号/参考：S15_CC_STR_AC_CRT_M_6P_6-13mm
版本
- 端接方式：压接
- 极性：公头
- 屏蔽：无屏蔽
- 触点数量：6（3 电源、2 信号、1 PE）
- 锁定类型：翻转锁定
技术参数
- 导体截面积：0.14 ... 2.5 mm²（AWG 26 ... AWG 14）
- 额定电流/电压（信号）：10 A / 63 V AC/DC
- 额定电流/电压（电源）：16 A / 600 V AC
- 额定冲击电压：信号 1.5 kV；电源 6 kV
- 污染等级：3
- 插拔寿命：≥ 100 次
- 绝缘组别：I（CTI ≥ 600）
材料特性
- 插芯材料：聚酰胺（PA），黑色
- 外壳/罩颜色：黑色
- 材料阻燃等级（UL 94）：HB
- 环境合规：RoHS 合规、ELV 合规、中国 RoHS：e、REACH 附件 XIV/XVII/SVHC：未含有
商业信息
- 包装数量：1
- 原产国：罗马尼亚
- 欧盟海关税号：85366990
- eCl@ss：27440115 Circular connector (set)
