隔膜卡盘

快换式夹头钢高精度

产品概述

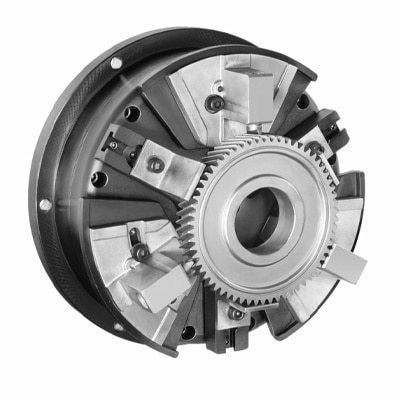

Universal Gear (UG) 隔膜卡盘为高精度隔膜式卡盘，专为换装不频繁的长批量生产设计。UG 系统可适配多种齿轮构型，仅需最少的上部工装。不同齿轮类型之间的切换快捷，可在数分钟内完成。隔膜卡盘不含滑动或易耗部件，从而减少停机时间和维护成本。

优势

• 无滑动部件 — 消除摩擦与磨损，降低维护需求。
• 弹簧钢隔膜在内/外表面产生夹持力，确保受控的同心度。
• 在生产批次中实现一致且可重复的精度。
• 对固定止点的回缩动作确保正向且可重复的定位。
• 隔膜可浮动以补偿由加工或热处理变形造成的齿距误差。
• 简单快速的齿轮更换可减少换装时间。

技术特性

• 隔膜式夹持系统，无滑动或易耗件。
• 弹簧钢隔膜为内外夹持提供均匀夹持力。
• 对固定止点的回缩动作提供精确、可重复的定位。
• 隔膜浮动能力以适应齿距变化和变形。
• 为硬车、磨削等批量生产提供一致的同心度和高精度设计。

应用

• 齿轮家族包括：
  • 太阳轮
  • 齿圈
  • 小齿轮
  • 输出齿轮
  • 直齿轮
  • 斜齿轮
• 硬车和磨削工艺
• 汽车等速万向节（CV）组件及相关齿轮零件

产品手册
如需详细系列与规格，可向制造商索取 Universal Gear 产品手册。

技术规格

• 产品类型：Universal Gear 隔膜卡盘 (UG)。
• 适用场景：换装不频繁的长批量生产；可适配多种齿轮构型。
• 夹持机构：弹簧钢隔膜，无滑动部件。
• 定位/控制：对固定止点的回缩动作实现正向且可重复的定位。
• 补偿：隔膜浮动以补偿加工或热处理引起的齿距误差。
• 维护：最低限度 — 无易耗动部件，减少停机时间。
• 更换：在最少上部工装下可在数分钟内快速更换齿轮类型。
• 性能：提供一致的同心度和高精度，适用于硬切削、磨削及齿轮加工。
