气动应用膜

钢高效能

产品概述

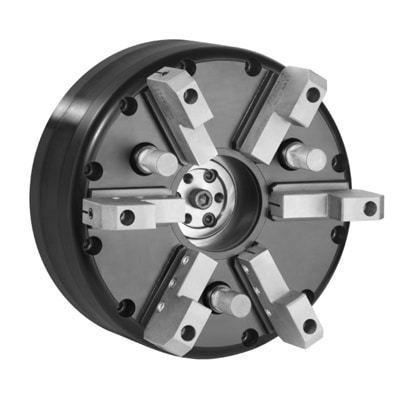

适用于通用加工的高精度隔膜卡盘。Master Jaw Diaphragm 采用弯曲式隔膜（无滑动部件），在内外表面夹持时提供可重复的同心度并降低磨损。

包含部件

• 燕尾槽（dovetail）爪设计，单元化隔膜组件
• 自含式气缸
• 面板适配器
• 旋转滑动联轴器
• 安装说明书

主要优点

• 无滑动部件 — 消除摩擦和磨损
• 弯曲动作确保一致可控的同心度
• 弹簧钢隔膜为内/外表面提供可靠的夹持压力

技术特性
气源通过主轴和适配板经1/4" 管路引入。施加气压时，活塞前进约0.030"；推套将此运动传递给隔膜。隔膜弯曲时爪打开，装入工件。夹紧时切断气源，隔膜放松，爪闭合至接触工件并实现居中。可保持一致的同心度，最大跳动控制在工件公差的1/3 以内。

应用

• 汽车零部件与批量生产
• 凸轮轴加工
• 磨削与精磨
• 二次加工：磨削、镗削、端面加工与轻切削车削

特性 / 技术规格

• 产品名称：Master Jaw Diaphragm（高精度通用隔膜卡盘）
• 工作原理：隔膜弯曲动作，无滑动部件
• 进气口：1/4" 管（经主轴和适配板）
• 加压时活塞行程：约0.030"
• 爪动作：推套将活塞运动传递给隔膜；通气打开爪，断气闭合爪
• 同心度控制：稳定，最大跳动 ≤ 工件公差的1/3
• 夹持压力：由弹簧钢隔膜提供，适用于内外表面
• 包含硬件：单元化隔膜组件、自含气缸、面板适配器、旋转滑动联轴器
• 典型用途：磨削、精整、凸轮轴加工、汽车零件、二次加工工序
