车削应用工件卡盘 PLD

磨削收回快速更换式

产品概述

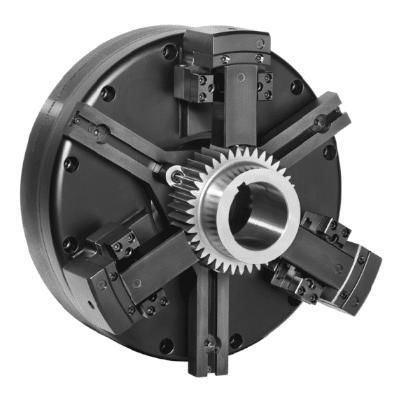

Pitch Line (PLD) 隔膜夹头是一款高精度通用隔膜夹头，主要面向齿轮系列。它为硬车削和磨削工艺设计，在重复性、互换性和圆度方面具有严格要求。其设计以简单的快速更换系统为核心：固定长度的销钉定位于隔膜的主爪并延伸至分度圆直径。销钉安装在用于定位的爪中，爪内含有带保持螺钉的快速更换卡扣式座。磨损销套的更换通过滑出旧销并插入新销完成，无需调节。

优点

• 爪更换 60 秒完成
• 适应任意齿数
• 补偿齿间间隙变化
• 可选同步销，适用于自动上料
• 标准的回拉（pull-back）动作
• 离心力补偿以适应更高转速
• 维护量少 - 无滑动部件
• 整机轻巧

技术特点

• 固定长度齿轮销从齿轮的分度圆延伸到隔膜的主爪直径；销通过爪体延伸，因此爪的互换精度不是关键
• 半圈保持螺钉（1/2 turn）
• 齿轮销用O形圈牢固固定（图示未显示）
• 齿轮销通过拉出旧销并滑入新销更换；无需调节
• 固定长度齿轮销在与齿轮分度圆（P.D.）接触时长度一致，精度在 .0002" 内

应用

• 包括以下齿轮系列：
  • 太阳轮
  • 内齿圈（环齿轮）
  • 活塞
  • 输出齿轮
  • 直齿轮
  • 斜齿轮
• 硬车削和磨削应用

Pitch Line 宣传册
Pitch Line 产品宣传册可用，以获取更详细的产品信息和规格说明。

技术规格

• 型号：Pitch Line (PLD) 隔膜夹头
• 快速更换固定长度齿轮销定位于分度圆
• 爪更换 60 秒
• 1/2 圈保持螺钉
• 齿轮销由 O 形圈固定
• 销更换：滑入/滑出，操作简单，无需调节
• 固定长度销在 P.D. 接触处一致，公差 .0002"
• 离心力补偿支持更高主轴转速
• 标准回拉动作
• 用于自动上料系统的可选同步销
• 维护量少；无滑动部件
• 适用于齿轮系列及硬车削/磨削的轻量化组件
