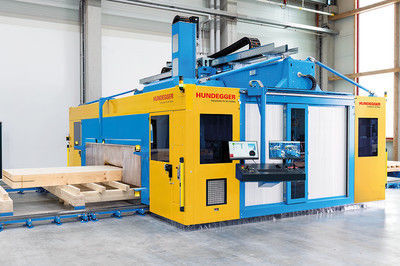

3轴加工中心 PBA-X series

5轴旋转主轴用于木材

概述
Hundegger PBA‑X 门式系统结合模块化机床设计与高性能驱动，面向 CLT（交叉层压木板）和胶合层积梁的精密数控加工。配备5轴与3轴加工单元并支持 CAMBIUM® 多面板方案，可将不同截面和尺寸的部件成组加工，提升产出并减少废料。

型号

• Hundegger PBA‑X 3100
• Hundegger PBA‑X 3600
• Hundegger PBA‑X 4600

多机联动
智能多机联动可将多台设备集成为连续生产线，优化流程并提高产能利用率。

主要特点

• 最大加工尺寸（毛料）：长度 = 取决于轨道长度；宽度 = 3500 | 4000 | 5000 mm（按型号）；高度 = 650 mm
• 5轴主轴单元 35 kW，连续调速 0–12,000 rpm，既可驱动大直径低速工具，也可驱动高速立铣刀
• 3轴铣削与钻孔单元用于补充加工
• TORNADO 清洁系统（随门架或固定安装）用于切屑与粉尘清除
• X/Y 方向采用高品质直线导轨，导轨滑块具备专用密封保护
• 全自动中央润滑系统，减少维护停机

机床主体 / 主单元 / 刀具
门架与刀具支架在精密直线导轨上进行 X、Y 方向运动，确保刀架与轨道传输系统之间的刚性连接。刀具换装系统配备基础刀库，支持最多50把刀位；5轴单元可对工件六面进行加工，主轴转速可连续调节。

您的收益

• 可加工宽度达5.0 m、加工高度达650 mm 的构件
• 高效完成切割、铣削与钻孔工序
• 刀库与刀具配置可按需定制
• 可在四面进行深孔钻孔，角度范围 ±30°

加工示例
适用于单工位、 多工位及连续通流（pass‑through）生产模式。PBA‑X 可根据车间布局与物料流灵活配置。

可选项与安装方案
可配置为紧凑单工位、模块化多工位或连续通流解决方案，且提供多种可选单元以扩展功能。

CAMBIUM® 软件
CAMBIUM® 为 Hundegger 提供的 3D 控制与工单准备平台，支持在机或在办公室进行工单准备、自动计算、排料优化、持续更新，并能连接仓储与送料系统接口。

CAMBIUM 优势

• 统一软件平台覆盖所有 Hundegger 设备
• 完整生产流程映射与自动化计算
• 可定制且格式清晰的报告
• 标准 IT 接口以实现系统集成

自动化 / 智能加工台
加工台包括：带快夹移动支撑的固定台、带驱动滚筒的输送台用于自动进出料，以及可将板材顶起至400 mm 的真空台。真空台与 CAMBIUM® 控制配合，可在一次夹紧中完成多重加工并自动下放相邻 pods。

加工单元与刀具示例
高性能单元示例：5轴锯/主轴、3轴铣削单元、深孔钻单元、真空冲头、锯模块、刀库及针对 CLT / 胶合层积件的专项刀具。

技术参数

• 型号系列：PBA‑X（3100 / 3600 / 4600）
• 最大工件宽度（毛料）：3500 mm（3100） | 4000 mm（3600） | 5000 mm（4600）
• 最大工件高度：650 mm
• 长度：根据轨道长度可定制
• 5轴主轴功率：35 kW
• 主轴转速范围：连续 0–12,000 rpm
• 包含作为补充的3轴铣削与钻孔单元
• 刀库：基础刀库最多50把刀（可配置）
• TORNADO 清洁系统用于切屑与粉尘清除
• 四面深孔钻孔：可达 ±30°
• 真空台：提升至 400 mm；智能 pod 下放以实现多件夹持
• 中央自动润滑系统
• CAMBIUM® 软件用于工单准备、排料、优化与机床控制
• 安装方案：单工位、 多工位、 通流式
