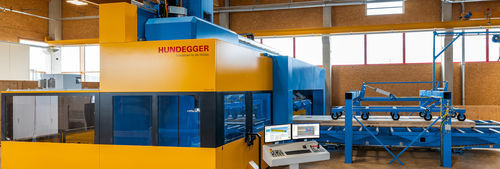

多功能切割和加工中心 PBA-Drive 3600

CNC数控木质

产品概述
Hundegger PBA-Drive 3600 是面向 CLT 的连续板材加工中心，支持在不翻转面板的情况下进行六面加工。通过可配置的物料流与高精度部件（自研重型链式输送机与每台工作台配备三套 HMC 测量系统），实现稳定的重复定位精度，适用于不同产量需求。

多功能机型
PBA-Drive 3600 采用模块化设计，物料流可按客户要求配置。强大的多轴主轴（最多 5 轴）能在一次通过中完成多侧面加工。完全封闭的机舱配合浮动式除尘与机内废料处理，可限制切屑与粉尘扩散并降低清理工作量。

最大工件尺寸

• 基础加工宽度：最高 3,660 mm
• CLT 面板最大高度：最高 400 mm

PBA-Drive 3600 的主要亮点
每台工作台三套 HMC 测量系统与高精度链式输送确保稳定的输送与定位。机器支持在不翻转面板的情况下进行六面加工，有利于高效连续的生产流程。

主要机组与性能

• 5 轴主轴：63 kW，带刀库（支持多表面一次性加工）
• 3 轴铣削主轴：43 kW，带横向深孔钻
• 完全封闭的机舱，配备浮动除尘装置
• 加工区域内集成废料处理系统

您的收益

• 无需翻转即可完成 CLT 面板的全侧面加工
• 机舱内除尘降低外部粉尘，切屑排出更便捷
• 面板的同步加工与开料
• 适合连续作业的高效物料流
• 便于与自动上料系统对接

变型 / 最大加工尺寸（毛坯）

• 长度：最小 4,000 mm — 最大取决于导轨长度
• 宽度：最小 1,250 mm — 最大 3,660 mm
• 高度：最小 60 mm — 最大 400 mm

安装与自动化
多种进出料方案覆盖从手动上下料到全自动连续物料流。Hundegger 自主开发的重型链式输送与自动对齐单元可实现大尺寸重型 CLT 面板的精确预定位与稳定输送，便于与后续工序无缝衔接。

软件 / CAMBIUM
CAMBIUM 是 Hundegger 的 3D 生产软件平台，用于工单准备与生产管理。提供统一的 Hundegger 机床界面、BVX2 接口、自动计算、零件优化与嵌套、清晰的报表与标准 IT 接口，并可与上料与仓储系统集成。

加工示例
从 CAD 到成品：开料、铣削、钻孔、锯切、开槽与角度加工等多种加工均可通过多单元配置与自动化选项完成。

特性 / 技术参数

• 型号：PBA-Drive 3600
• 加工概念：无翻转六面加工
• 输送：高精度重型链式输送机（自研）
• 测量：每台工作台三套 HMC 测量系统
• 主要单元：5 轴单元（63 kW）带刀库；3 轴铣削单元（43 kW）带深孔钻
• 最大加工宽度：最高 3,660 mm
• 最大面板高度：最高 400 mm（最小 60 mm）
• 长度（毛坯）：最小 4,000 mm — 最大取决于导轨长度
• 夹紧：靠近加工区的优化夹紧位置
• 机区：具有浮动除尘与集成废料处理的全封闭机舱
• 自动化：从手动到全自动连续物料流的选项；自动对齐/预定位单元
• 软件：用于作业准备、优化与机床接口的 CAMBIUM 3D
