多功能切割和加工中心 WALL-Master series

CNC数控木质

概述
Hundegger WALL-Master 是一款用于生产和自动化填充保温材料的模块化门式加工系统，适用于保温木结构的墙体、屋面和楼板构件。紧凑的门式结构配备集成控制柜和移动操作面板，节省厂房空间。与 CAMBIUM 软件平台的完整集成支持作业准备与工艺优化。

可用型号

• Hundegger WALL-Master 3200
• Hundegger WALL-Master 3800
• Hundegger WALL-Master 4500

亮点

• 紧凑设计，占地少，可与翻转系统配合使用
• 创新的安全设计与防尘线性导轨
• 可扩展以提高产能并适配不同墙体系统
• 兼容保温系统：WAM-TL、WAM-TS、WAM-TC
• 空冷式3轴主轴 11 kW（可扩展至4/5轴）
• 支持最多5种紧固方式：钉固、订书、旋螺、推入等
• 可选零部件与工作台清洁模块

机型结构与操作

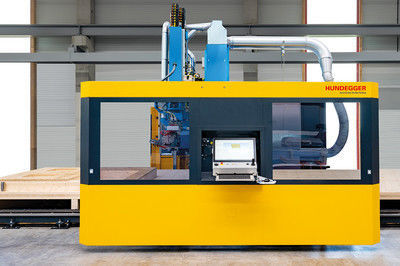

WALL-Master 采用抗扭强度高的焊接箱型结构，X轴由伺服电机驱动的导轨移动以保证高定位精度。集成控制柜与移动操作面板实现直观操作和空间节省。带有刮片和密封的线性导轨可防止木屑进入，并方便操作人员进入工作台区域。

锯削 / 铣削单元
标准加工单元为空冷式3轴铣削主轴，转速连续可调并支持自动取刀。可通过模块扩展实现4轴/5轴加工以及自动换刀以满足多样化工序。

紧固单元
WALL-Master 使用 Hundegger 通用接口，可从料仓自动取用不同厂商的紧固设备。该接口包括机械耦合及媒体与数据传输，并支持 ±90° 旋转的4轴刀具座以安装紧固设备。

工作台与构件搬运（SMART-Table）
支持包括 SMART-Table 在内的灵活工作台方案：

• 滚轮网格间距：1,200 mm
• 工作高度：550 mm
• 承载能力：最高可达 100 kg/m²
• 工作台单元通过 Halfen 导轨安装于门式 X 导轨，保证稳定性与灵活性

构件搬运模块

• 夹紧系统：支持从 400 mm 起的构件宽度，夹紧力可达 180 kg
• 翻转：无线遥控翻转，保障操作人员安全并减少占地
• 提升：带臂的提升模块可将构件抬至 70° 以便起重机取出
• 滚轮：固定、可升降或驱动/非驱动多种形式适应运输需求

保温方案
WALL-Master 家族支持三种吹填式保温门式方案：

• WALL-Master Thermo Linked：悬挂式门架与主门体集成（整机质量约 3 吨）
• WALL-Master Thermo Solo：在 X 轴导轨上独立行走的保温门架，配移动控制柜
• WALL-Master Thermo Cantilever：跨越整个门架并±90°旋转以填充复杂轮廓的悬臂式门架（通过 CAMBIUM 控制）

软件（CAMBIUM）
CAMBIUM® 为 Hundegger 的 3D 软件平台，提供作业准备、自动计算、生产过程映射与优化。支持在机或在办公室进行集中作业准备，并可与上料和仓储系统集成。

优势

• 加工、紧固与保温一体化工作流程
• 针对不同厂商紧固设备的通用接口
• 能在静力学要求的角度上精准放置紧固件
• 自动换刀与自动换装置，快速适配不同生产任务

技术参数

• 最大行程速度：X ≈ 35 m/min，Y ≈ 40 m/min，Z ≈ 35 m/min
• 最大构件宽度：3,200 mm（3200）/ 3,800 mm（3800）/ 4,500 mm（4500）；长度视工作台尺寸而定；最大高度 550 mm
• 主轴：空冷3轴 11 kW（可扩展至4/5轴）
• 紧固系统：最多支持5种类型
• SMART-Table：网格 1,200 mm，工作高 550 mm，承载最多 100 kg/m²
• 夹紧压力：最高 180 kg
• 保温门架：Thermo Linked、Thermo Solo、Thermo Cantilever（吹填技术）
• 自动工具与装置更换；紧固装置的机械/媒体/数据通用接口
• 模块化、可配置的系统架构以满足定制化生产
