5轴加工机 UFA-Industry

立式用于木材铣削

概述
UFA-Industry 面板加工机用于端面和长边的成型加工，并可在面板底面加工退榫、槽和开口。置于链式输送机上的部件可从底部或四侧进行加工。该机为模块化设计，可根据生产需求配置，功能单元和选件可随时后装。

亮点

• 适用于设计厚度至 Z = 37 cm、最大宽度 Y = 360 cm、最大长度 X = 16.5 m 的 CLT 构件。
• 可根据配置实现底部加工及四侧加工。
• 配备 CAMBIUM® 生产与控制软件，确保流程连续性及机间集成。

主要单元与工具单元

• 修边单元：最大 22 kW，可对两侧长边进行加工。
• 铣削单元：最大 43 kW，主轴转速可达 12,000 rpm。

工艺链

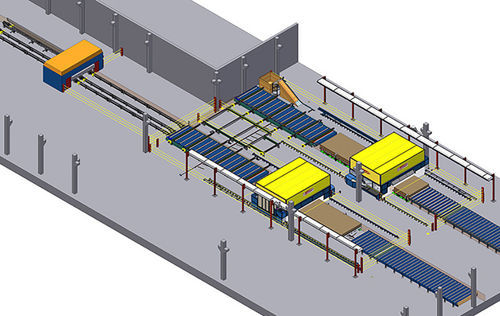

UFA-Industry 可作为生产线中的中央加工中心使用。它可与最多两台 PBA 系列板材加工机联动，使用已从底部加工和成型的面板，避免繁琐的翻转工序并减少搬运时间。

加工示例
大型 CLT 构件的成型、修边、开槽、退榫及底面加工。与 PBA 系列联动时，在优化流程下可对约 30 cm 的面板实现底部加工；最大能力取决于所选单元与配置。

模块化设备与自动化
模块化系统，可配置多种单元与自动化选项。典型最大移动速度：X 轴 ≈ 60 m/min；Y 轴 ≈ 60 m/min；Z 轴 ≈ 30 m/min。支持后装改造以满足生产变化。

技术规格

• 型号：UFA-Industry
• 制造商：Hundegger
• 用途：CLT 元件的成型与加工；可从底部及四侧加工
• 最大板厚（设计）：可至 Z = 37 cm（与应用相关；优化的底部加工约为 30 cm）
• 最大板宽：Y = 360 cm
• 最大板长：X = 16.5 m
• 修边单元功率：最高 22 kW（两侧长边）
• 铣削单元功率：最高 43 kW，主轴可达 12,000 rpm
• 移动速度：X ≈ 60 m/min；Y ≈ 60 m/min；Z ≈ 30 m/min
• 输送/搬运：链式输送定位板材；可作为与 PBA 集成的中央加工中心
• 软件：CAMBIUM®（内部开发的生产与控制软件）
• 模块化：单元与选件可后装；提供多种技术选项
