4轴CNC加工中心 VP-5 Prismatic
立式旋转台式BT40

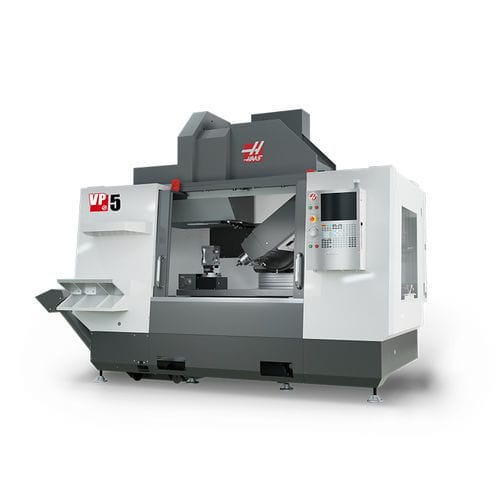

4轴CNC加工中心 - VP-5 Prismatic - Haas Automation/哈斯 - 立式 / 旋转台式 / BT40
4轴CNC加工中心 - VP-5 Prismatic - Haas Automation/哈斯 - 立式 / 旋转台式 / BT40
4轴CNC加工中心 - VP-5 Prismatic - Haas Automation/哈斯 - 立式 / 旋转台式 / BT40 - 图像 - 2
4轴CNC加工中心 - VP-5 Prismatic - Haas Automation/哈斯 - 立式 / 旋转台式 / BT40 - 图像 - 3
4轴CNC加工中心 - VP-5 Prismatic - Haas Automation/哈斯 - 立式 / 旋转台式 / BT40 - 图像 - 4
4轴CNC加工中心 - VP-5 Prismatic - Haas Automation/哈斯 - 立式 / 旋转台式 / BT40 - 图像 - 5
添加到我的收藏夹
添加到产品对比表

产品规格型号

轴数量
4轴
卧式/立式
立式
结构
旋转台式
主轴头
BT40, CAT40
工具数量
50工具
其他特性
直接传动, 刚性, 多机轴
X轴

1,016 mm
(40 in)

Y轴

660 mm
(25.98 in)

Z轴

635 mm
(25 in)

转速

8,100 rpm
(50,894 rad.min-1)

输出功率

22.4 kW
(30.46 hp)

X轴进给速度

18 m/min

Y轴进给速度

18 m/min

Z轴进给速度

18 m/min

最大台面负荷

1,588 kg
(3,501 lb)

工具重量(最大)

5.4 kg
(11.9 lb)

换刀时间

1.8 s

总重量

6,967 kg
(15,359.61 lb)

产品介绍

哈斯 VP-5 立式加工中心结合了中型立式加工中心的刚性结构和铰接式主轴头,是加工多面棱柱零件的多功能机床。 一次装夹即可铣削棱柱形零件 带制动器的 40 锥铰接主轴 +106° 至 -8º B 轴主轴旋转、插补或定位 VP-5 的铰接式 B 轴主轴头可提供 +106° 至 -8º 的旋转角度,使您能够在一次装夹中加工棱柱形零件。将 B 轴运动与 X、Y 和 Z 轴同步,可进行三维插补加工,或使用功能强大的 B 轴制动器进行刚性 3+1 加工。若想获得更大的灵活性,还可添加高速 C 轴或 A 轴旋转装置进行 5 面加工。

---
