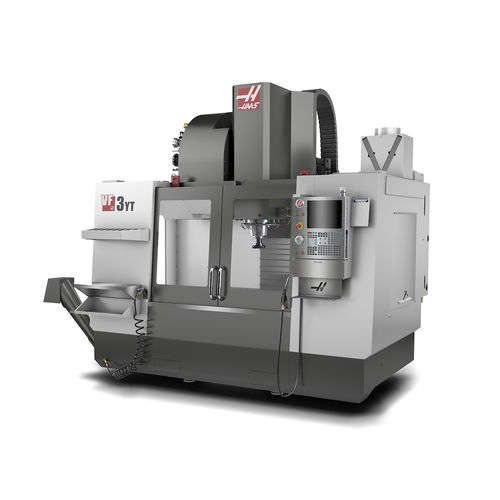

3轴CNC加工中心 VF-3YT/50立式30工具用于切割机
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 工具数量
- 30工具
- 应用
- 用于切割机
- 其他特性
- 刚性, 开槽式
- X轴
1,016 mm
(40 in)- Y轴
660 mm
(26 in)- Z轴
635 mm
(25 in)- 转速
7,500 rpm
(47,124 rad.min-1)- 输出功率
22.4 kW
(30.46 hp)- X轴进给速度
18,000 mm/min
(12 in/s)- Y轴进给速度
18,000 mm/min
(12 in/s)- Z轴进给速度
18,000 mm/min
(12 in/s)- 最大台面负荷
1,814 kg
(3,999 lb)- 工具重量(最大)
13.6 kg
(30 lb)- 换刀时间
4.2 s
- 总重量
7,485 kg
(16,501.6 lb)- 整体长度
397 cm
(156.3 in)- 整体宽度
260 cm
(102.4 in)- 总高度
307 cm, 323 cm
(120.9 in, 127.2 in)
产品介绍
VF-3YT/50 以中等尺寸，实现 50 锥度机床的重切割能力。其 Y 轴行程较标准 VF-3 多出 152 毫米。更大的基座铸件使得 Y 轴行程更长，但是机器的占地面积仅比 VF-3 略大。重型铸铁结构使其具有重型切割所需的稳定性和坚固性，宽大的 T 型槽工作台可为夹具和大型零件提供较多空间。
50 锥度主轴配备两级变速齿轮箱
延长 Y 轴行程
适用于更坚硬的材料和直径更大的切削刀具
