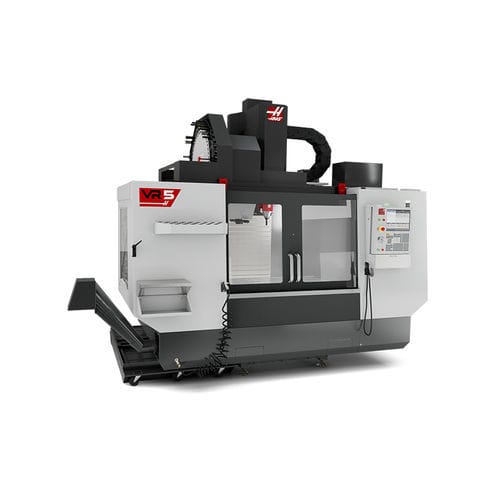

5轴CNC加工中心 VR-5立式BT 3050工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 主轴头
- BT 30
- 工具数量
- 50工具
- 相关功能
- 用于扫描身体轮廓
- 应用
- 用于型材
- 其他特性
- 紧凑型, 可自动更换工具
- X轴
1,270 mm
(50 in)- Y轴
660 mm
(25.98 in)- Z轴
635 mm
(25 in)- 转速
24,000 rpm
(150,796 rad.min-1)- 输出功率
3.7 kW
(5.03 hp)- X轴进给速度
18 m/min
- Y轴进给速度
18 m/min
- Z轴进给速度
18 m/min
- 最大台面负荷
1,814 kg
(3,999 lb)- 工具重量(最大)
2.5 kg
(5.5 lb)- 总重量
5,761 kg
(12,700.83 lb)
产品介绍
VR-5 为我们的中型 VMC 平台带来了双轴主轴头功能，从而创造出一种用于中型零件仿形和轮廓加工的紧凑型五轴机床。该机床占地面积更小（比大型 VR-8 小 40%），非常适合空间有限的车间使用。
标准配置包括一个 24,000-rpm 整体电机主轴、一个 50+1 侧装式刀库和一个 54" x 24" （1372 x 610 mm）T 型槽工作台，可轻松支持较长的工件和夹具。双轴万向头提供 ±245 度的 C 轴旋转和 ±120 度的 B 轴倾斜，几乎可以从任何角度进行复杂形状、底切和五面加工，B 轴和 C 轴上的制动器为 3+2 加工提供了足够的刚性。
C 轴旋转 ±245 度，B 轴倾斜 ±120 度
B 轴和 C 轴上的制动器可实现刚性 3+2 加工
包括刀具中心点控制
---
