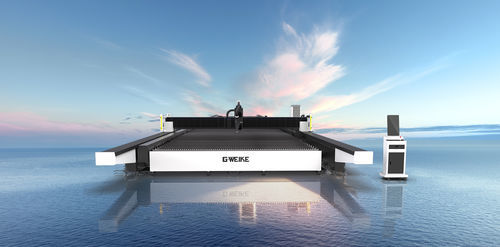

激光切割机 SAG series用于钢材用于金属用于金属板
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 激光
- 加工材料
- 用于金属, 用于钢材
- 切割产品
- 用于金属板
- 操控类型
- CNC数控
- 相关功能
- 剖面
- 应用
- 工业用途, 用于金属加工, 用于建筑机器, 用于船舶建造
- 构造特性
- 大尺寸, 桥式, 龙门式
- 其他特性
- 高速, 大功率, 用于大型零件
- X轴
最多: 6,000 mm
(236.22 in)最少: 4,000 mm
(157.48 in)- Y轴
最多: 50,000 mm
(1,968.5 in)最少: 6,000 mm
(236.22 in)- 切割速度
2.333 m/s
(7.654 ft/s)- 激光功率
最多: 135,000 W
最少: 12,000 W
- 重复精度
0.05 mm
(0.002 in)- 加速度
13.73 m/s²
(45.05 ft/s²)- 整体长度
最多: 50,000 mm
(1,969 in)最少: 6,000 mm
(236 in)- 整体宽度
最多: 6,000 mm
(236 in)最少: 4,000 mm
(157 in)
产品介绍
概述
SAG系列双轨超宽沟槽激光切割机采用线性多轨结构，提供稳定的高速运动。可提供宽度可达6 m、长度可达60 m的宽幅与长尺配置，支持定制以适应大件工件。
性能
双轨Y轴设计带来优异的动态性能，最大加速度1.4G，最大联动速度140 m/min。平台与床身分离设计降低床架受载冲击，延长部件寿命，同时保证长期稳定的切割精度与效率。
斜切能力
采用AB双摆杆机构支持0°–45°斜切，可实现X、Y、V等多角度沟槽切割，覆盖0°至45°的角度范围。
烟尘排除
“随风+阵列吸烟”排烟结构：三台大功率轴流风机沿横梁往复提供吹风，固定切割台按阵列分区同步抽烟，提高烟尘清除效率。
安全与监控
多重安全防护包括横梁两端安装的安全栅，以及高清智能实时监控系统，实现切割过程的全程可视化与控制。
设计与可选项
可选配置包括平台、抽屉和围护罩。可选的视觉废料系统可对复杂余料进行精确轮廓提取，支持一键批量扫描与自动排版，提升产能与材料利用率。
典型应用
技术参数
SAG系列双轨超宽沟槽激光切割机采用线性多轨结构，提供稳定的高速运动。可提供宽度可达6 m、长度可达60 m的宽幅与长尺配置，支持定制以适应大件工件。
性能
双轨Y轴设计带来优异的动态性能，最大加速度1.4G，最大联动速度140 m/min。平台与床身分离设计降低床架受载冲击，延长部件寿命，同时保证长期稳定的切割精度与效率。
斜切能力
采用AB双摆杆机构支持0°–45°斜切，可实现X、Y、V等多角度沟槽切割，覆盖0°至45°的角度范围。
烟尘排除
“随风+阵列吸烟”排烟结构：三台大功率轴流风机沿横梁往复提供吹风，固定切割台按阵列分区同步抽烟，提高烟尘清除效率。
安全与监控
多重安全防护包括横梁两端安装的安全栅，以及高清智能实时监控系统，实现切割过程的全程可视化与控制。
设计与可选项
可选配置包括平台、抽屉和围护罩。可选的视觉废料系统可对复杂余料进行精确轮廓提取，支持一键批量扫描与自动排版，提升产能与材料利用率。
典型应用
- 农用机械
- 钢结构
- 塔器行业
- 造船
- 矿山机械
- 钣金加工
- 机械设备
- 工程机械
技术参数
- 机型：10050SAG / 12040SAG / 14040SAG / 16040SAG / 40040SAG / 60060SAG
- 激光功率选项：12,000W / 40,000W / 60,000W / 80,000W / 135,000W
- 工作区域（可定制）：长度 6 m–60 m；宽度选项 4 m、5 m、5.2 m、5.5 m、6 m
- 最大加速度：1.4G
- 最大联动速度：140 m/min
- 斜切范围：0°–45°（AB双摆杆机构）
- 排烟方式：随风+阵列抽吸，往复式轴流风机与同步台面抽吸结合
- X/Y轴定位精度：0.1/10 m & 0.05/5 m
- X/Y轴重复定位精度：±0.05 mm
- 可选项：平台、抽屉、围护罩、视觉废料系统
