光纤激光切割机 GV series
金属薄板用于金属板伺服控制式

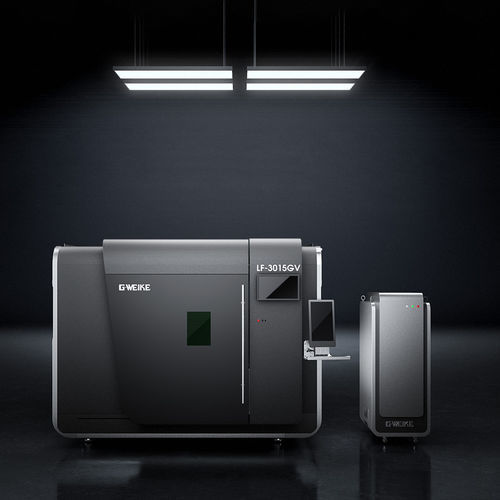

光纤激光切割机 - GV series - GWEIKE LASER - 金属薄板 / 用于金属板 / 伺服控制式
光纤激光切割机 - GV series - GWEIKE LASER - 金属薄板 / 用于金属板 / 伺服控制式
光纤激光切割机 - GV series - GWEIKE LASER - 金属薄板 / 用于金属板 / 伺服控制式 - 图像 - 2
光纤激光切割机 - GV series - GWEIKE LASER - 金属薄板 / 用于金属板 / 伺服控制式 - 图像 - 3
光纤激光切割机 - GV series - GWEIKE LASER - 金属薄板 / 用于金属板 / 伺服控制式 - 图像 - 4
光纤激光切割机 - GV series - GWEIKE LASER - 金属薄板 / 用于金属板 / 伺服控制式 - 图像 - 5
光纤激光切割机 - GV series - GWEIKE LASER - 金属薄板 / 用于金属板 / 伺服控制式 - 图像 - 6
光纤激光切割机 - GV series - GWEIKE LASER - 金属薄板 / 用于金属板 / 伺服控制式 - 图像 - 7
添加到我的收藏夹
添加到产品对比表

产品规格型号

所用技术
光纤激光
切割产品
金属薄板, 用于金属板
操控类型
伺服控制式
应用
用于汽车工业, 用于金属加工, 用于建筑机器, 用于厨具行业
零件重量
自动装卸
相位
三相
构造特性
大尺寸, 平台式, 2D
其他特性
自动, 高精度, 高速, 大功率, 水冷式, 自动进料
X轴

3,050 mm, 4,050 mm, 6,030 mm
(120.08 in, 159.45 in, 237.4 in)

Y轴

1,530 mm, 2,030 mm
(60.24 in, 79.92 in)

切割速度

200 m/min

激光功率

3,000 W, 6,000 W, 12,000 W

重复精度

0.02 mm
(0.0008 in)

加速度

29.42 m/s²
(96.52 ft/s²)

电源

380 V

载荷能力

1,200 kg, 2,300 kg, 3,200 kg
(2,645.5 lb, 5,070.6 lb, 7,054.8 lb)

产品介绍

概述
GV系列光纤激光切割机为大批量板材加工提供超高速的运动性能与高精度。通过3G最大加速度与10 Hz低通滤波的组合,实现复杂切割路径下的快速启停与稳定高速运动。

主要性能
  • 3G最大加速度与10 Hz低通滤波,保障高速运动的稳定性。
  • 最大快速移动速度可达200 m/min,显著提升产能。
  • 优化的切割路径算法减少空行程,在复杂几何件加工中效率提升超过50%。


机械与结构亮点
  • 从机床床身到横梁与传动系统的高稳定性结构设计,确保长期精度。
  • 拓扑优化的轻量化空心蜂窝横梁:在相同重量下扭转刚度提升18%,或在相同刚度下重量减轻25%,以保持高速运动时的稳定性。
  • 低重心一体焊接重型床身,侧肋加宽以增强抗弯抗扭能力,消除应力释放引起的微变形。


光学与切割头
  • BLT智能激光切割头,切缝更窄、热影响区更小,提高切边质量。
  • 全身水冷设计覆盖90%以上的光路,抑制热应力变形,保证连续加工时的稳定光束质量。


驱动与传动
  • 高速高扭矩伺服电机,最高可输出300%扭矩,峰值转速5000 rpm,转子惯量136.6 kg·cm²,以实现对复杂切割轨迹的即时精确响应。
  • 德式一体化减速器,输出轴与齿轮优化集成;关键部件采用42CrMo合金钢,提高刚性、耐磨性与使用寿命。


自动化与生产
设备可与自动上下料系统无缝对接,实现高速板材加工的全自动生产,降低对人工的依赖。

适用行业
  • 配电柜与外壳
  • 工程机械
  • 钣金加工
  • 汽车制造
  • 电梯制造
  • 厨房用具与橱柜


技术参数
  • 型号:LF-3015GV | LF-4020GV | LF-6020GV
  • 加工尺寸:3050×1530 mm | 4050×2030 mm | 6030×2030 mm
  • 激光功率:3000W / 6000W / 12000W(可选)
  • 最大X/Y轴速度:200 m/min
  • X/Y轴重复定位精度:±0.02 mm
  • X/Y轴定位精度:±0.03 mm
  • 最大切割加速度 / 低通滤波:3G / 10 Hz
  • 工作台最大承载:1200 / 2300 / 3200 kg
  • 额定电压与频率:380V 50Hz/60Hz
