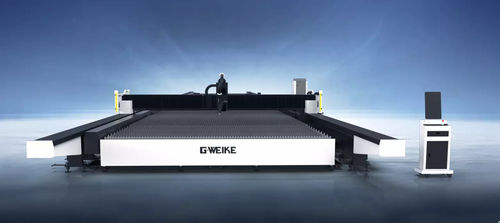

光纤激光切割机 SA series

用于钢材用于金属用于金属板

概述
SA Series 为双龙门式超宽超长光纤激光切割机，适用于超大尺寸板材加工。线性多轨设计保证平稳、稳定的高速运动。最大加工宽度达6 m，长度可达60 m。可选双光束/双头配置，支持并行切割且互不干扰。

主要特点

• 超宽超长切割平台（最大6×60 m），适合大幅面板材作业。
• Y轴双导轨驱动，提升动态稳定性；最大加速度可达1.4 G，最大移动速度可达140 m/min。
• 多级安全防护：前后安全光幕与高清智能监控，实现切割过程可视化监管。
• “跟随吹 + 矩阵抽吸”排烟系统：龙门搭载轴流风机提供定向气流；固定切割台采用分区抽吸，同时移除烟雾，提高除尘效果。
• 支持0–45°倒角切割，创新AB双摆头支持X、Y、V等多种倒角形式，满足多角度倒角需求。
• 床身与平台分体设计，将承载平台与基座分离，减小应力，延长使用寿命；拼接床身保证在高功率运行下的长期精度与刚性。
• 基于视觉的废料检测，准确提取不规则余料轮廓，支持批量扫描和一键智能排版，提高产能和材料利用率。

性能亮点
Y轴双导轨驱动保证动态稳定；最大加速度1.4 G；最大移动速度可达140 m/min。视觉排版在实际应用中显著提升产能与材料利用率。

视觉废料检测
准确提取不规则余料轮廓，批量扫描并一键智能排版。实测案例显示产能提升可达200%，材料利用率提升可达175%。

样品展示
切割样件及加工件展示机器的切割质量、倒角一致性与几何精度。

典型应用

• 农业机械
• 钢结构制造
• 输电塔制造
• 船舶制造
• 采矿机械
• 板金加工
• 重型机械设备
• 工程机械

技术参数
GKS14040SA (SA Series) — 工作面积 (mm): 14000×4000；激光功率 (W): 135000 / 80000 / 60000 / 40000 / 30000；定位精度: 0.1/10m & 0.05/5m；X/Y轴重复定位精度: 0.05 mm；X/Y轴最大运动速度: 100–140 m/min；加速度: 1G–1.4G。
GKS40040SA (SA Series) — 工作面积 (mm): 40000×4000；激光功率 (W): 135000 / 80000 / 60000 / 40000 / 30000；定位精度: 0.1/10m & 0.05/5m；X/Y轴重复定位精度: 0.05 mm；X/Y轴最大运动速度: 100–140 m/min；加速度: 1G–1.4G。
GKS60060SA (SA Series) — 工作面积 (mm): 60000×6000；激光功率 (W): 135000 / 80000 / 60000 / 40000 / 30000；定位精度: 0.1/10m & 0.05/5m；X/Y轴重复定位精度: 0.05 mm；X/Y轴最大运动速度: 100–140 m/min；加速度: 1G–1.4G。

规格

• 系列: SA Series
• 机型: 双龙门超宽超长光纤激光切割机
• 最大工作宽度: 可达6 m
• 最大工作长度: 可达60 m
• 激光功率选项: 135000W、80000W、60000W、40000W、30000W
• 定位精度: 0.1/10m & 0.05/5m
• X/Y轴重复定位精度: 0.05 mm
• X/Y轴最大运动速度: 100–140 m/min
• 加速度: 1G–1.4G (最大1.4 G)
• 倒角切割: 0–45°，AB双摆头（支持 X、Y、V 型倒角）
• 排烟: Follow-blow + 矩阵抽吸，龙门搭载轴流风机与分区抽吸台面
• 安全: 前后安全光幕与高清智能监控
• 设计: 床身与平台分体，减小应力并延长寿命
• 视觉: 基于视觉的废料检测，支持批量扫描与智能排版（提升产能与利用率）
