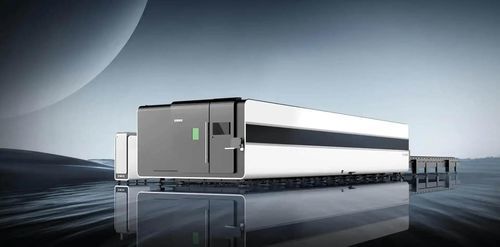

光纤激光切割机 LF4020GH

用于钢材用于厚金属板用于金属板

产品概述
GH系列大型光纤激光切割机 LF4020GH。功率可选 8 kW 至 60 kW，支持长达 12 m 的长料一次性切割，适用于工业厚板切割与大型零件加工。

厚板加工能力增强
能够对整张板材进行最大12米长度的一次切割。动态性能提升，提供更高切割速度与更强厚板切割能力。

榫卯与铆接焊接床身
床身采用超重型钢板榫卯铆接焊接，配合消除应力退火、内部加强筋与横管支撑，确保高刚性与长期稳定性。

矩阵式排气结构
双排多列独立高密封分区排烟系统，有效过滤有害气体、烟尘，提升生产过程的环保性能。

总线系统 + 总线电机
EtherCAT总线系统配合总线电机，实现实时调节、高效协同与简易部署。

主要功能

• 气压 DA 校正 — 确保辅助气体压力准确达到设定值。
• 智能回缩头 — 自动调节回缩压力，实现回缩动作平稳。
• 穿孔后渣清除 — 穿孔后快速清渣，提高质量与效率。
• 无痕微连接 — 最小连接点，实现批量切割的无痕分离。
• 视觉防撞 — 基于视觉识别，人员进入加工区时停止切割并报警，保障设备运行安全。
• 自动换嘴 — 自动更换喷嘴，支持持续自动化加工。

样品展示与应用
提供样品图片和行业应用示意，展示加工样例及典型应用场景，适用于造船、钢结构、农机及重型设备等行业。

技术参数
型号：LF4020GH | LF6025GH | LF12025GH
工作区域：4050 mm × 2030 mm | 6050 mm × 2530 mm | 12500 mm × 2550 mm
激光功率（可选）：60000W/40000W/30000W/20000W/15000W/12000W/8000W
外形尺寸：11320 × 3690 × 2860 mm | 15554 × 4345 × 2705 mm | 27980 × 4345 × 2705 mm
X/Y 轴定位精度：±0.03 mm
X/Y 轴重复定位精度：±0.02 mm
最高速度：150–220 m/min
最大加速度：1.5G–2.5G

特点 / 技术规格

• 型号：LF4020GH
• 系列：GH Series
• 工作区域：4050 mm × 2030 mm
• 激光功率可选范围：8 kW 至 60 kW（8000W/12000W/15000W/20000W/30000W/40000W/60000W）
• 机器尺寸：11320 × 3690 × 2860 mm
• X/Y 轴定位精度：±0.03 mm；重复性：±0.02 mm
• 最高速度：150–220 m/min；最大加速度：1.5G–2.5G
• 床身结构：榫卯与铆接焊接的超重型钢板，消除应力退火并设内部加强筋
• 排气：双排多列独立高密封分区排烟
• 控制：EtherCAT 总线系统配合总线电机实现实时调节
• 自动化功能：气压 DA 校正、智能回缩、渣清除、无痕微连接、视觉防撞、自动换嘴
