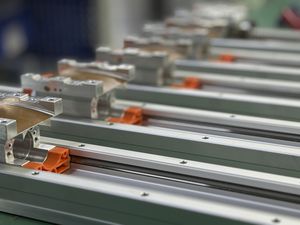

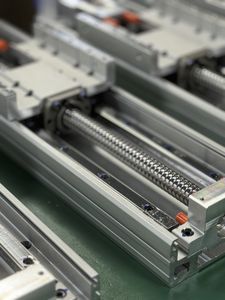

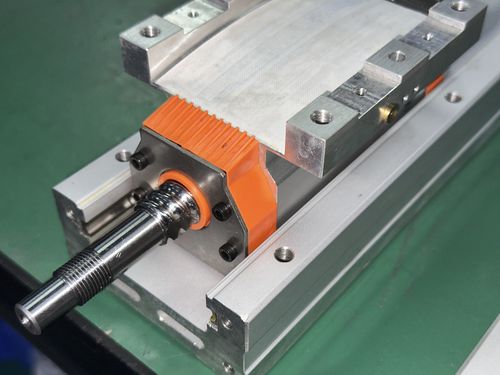

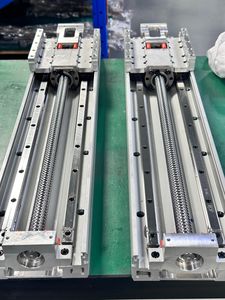

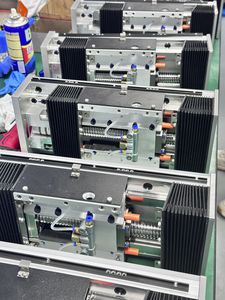

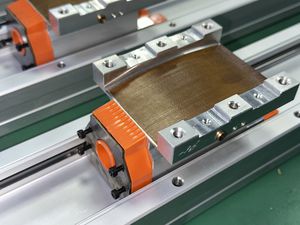

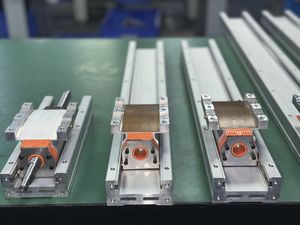

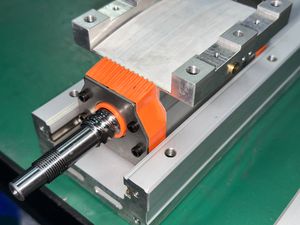

滚珠丝杠线性模组 JTH10铝制型材导向单轴
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 滚珠丝杠
- 其他特性
- 铝制型材, 导向
- 轴数量
- XY 轴, XYZ轴, 单轴
- 其他特性
- 紧凑型, 模块化, 用于医疗行业, 食品行业, 外罩式, 开放式框架, 双支撑, 用于焊接应用
- 运行行程
最多: 1,200 mm
(47.244 in)最少: 50 mm
(1.969 in)- 线性速度
最多: 1,200 mm/s
800 mm/s
产品介绍
其他信息
宽度（毫米） - 102
最大有效载荷（千克） - 60
特点
高承载能力 高刚性 高精度
应用场景
运输抓取工作定位
适用行业
太阳能设备 半导体设备 TFT-LCD 液晶面板
重复性（毫米）
-
±0.01
滚珠丝杠（毫米）
-
5/10/20
最大速度（毫米/秒）
-
250/500/1000
水平最大有效载荷（千克）
-
60/40/25
垂直最大有效载荷（千克）
-
18/14/5
额定推力（牛顿）
-
683/341/174
交流伺服电机输出功率（瓦）
-
200
滚珠丝杠（毫米）
-
C7 16
高刚性直线导轨（毫米）
-
宽 15x 高 15
联轴器（毫米）
-
10x8/11/14
原点传感器（外部）
-
EE-SX672（NPN）
家庭传感器（内置）
-
EE-SX674（NPN）
材料
-
铝/合金钢
产品名称
-
线性电机模块
特点
-
高精度、高刚性、高负载能力
应用场景
-
工作定位、抓取、运输
适用行业
-
TFT-LCD 液晶面板、半导体设备、太阳能设备
宽度（毫米）
-
102
---
