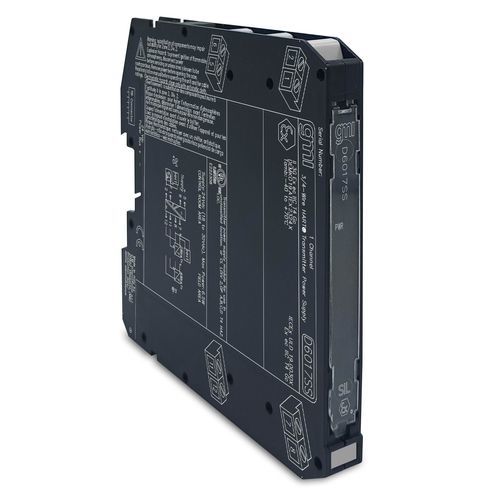

绝缘中继器 D6017SS

SIL 3HART

中继器电源 D6017 模块是一种高完整性模拟输入接口，适用于高风险行业安全相关系统中要求 SIL 3 级别的应用。它为 3 线和 4 线 4-20 mA 变送器提供完全浮动的直流电源，并在浮动电路中重复电流以驱动负载。SIL 3 / SC 3安装在2区/2分区3/4线Tx4-20 mA有源输入、源-汇输出的现场隔离电源HART®兼容输入和输出短路保护高精度三端口隔离，输入/输出/电源技术规格：电源：电压：标称 24 伏直流（18 至 30 伏直流），反极性保护。电流消耗：270 mA @ 24 Vdc，200 mA 电源和 20 mA 输出信号，250 Ω，典型值。功率耗散： 1.典型值：75 W @ 24 Vdc，200 mA 电源和 20 mA 输出信号，250 Ω：输入：类型4 至 20 mA（压降 ≤ 6 V），读数范围 0 至 24 mA。发射机线电压：标称 24 V，最小 23 V @ 200 mA。额定电流：200 mA（可恢复保险丝保护），在 50 至 70°C 温度范围内线性降额至 150 mA。HART 阻抗：225 Ω，典型值：电流范围：4 至 20 mA：输出：电流范围：4 至 20 mA，限制在 25 mA。输出电压范围：2 至 30 V。传统 Tx 负载：智能 Tx 负载：标称 250 Ω（150 至 500 Ω）。响应时间：10 毫秒（10 至 90 % 阶跃变化）：参考条件：24 V 电源，250 Ω 负载，23 ± 1 °C 环境温度。校准精度：≤ ± 20 µA。线性精度： ≤ ± 20 µA。温度影响：≤ ± 2 µA/°C：隔离：类型：电源/输入 500 V；电源/输出 500 V；输入/输出 500 V；现场电源/输入 500 V；现场电源/输出 500 V；现场电源/电源 500 V：工作温度：-40 至 +70 °C。存储温度：-45 至 +80 °C：安装：类型DIN 导轨 35 毫米，带或不带电源总线，或安装在定制 Term.重量：约 155 克。重量：约 155 克。连接：采用极化插入式断开螺丝接线端子，最多可连接 2.5 mm² (13 AWG)。尺寸宽度：12.5 毫米，深度：123 毫米，高度：120 毫米：1状态激活
