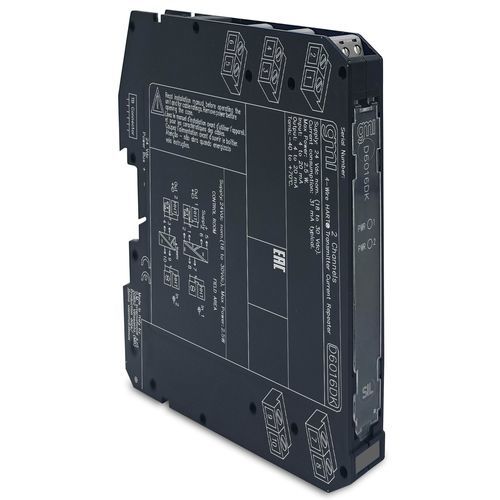

通信中继器 D6016DK

接口电流DIN导轨

SIL3 2 线有源 HART® Tx 电流中继器电流中继器 D6016 模块是一种高完整性模拟输入接口，适用于高风险行业安全相关系统中要求 SIL 3 级别的应用。它可在浮动电路中重复双线有源 4-20 mA 电流信号输入，以驱动安全区域负载。SIL 3 / SC 32 个完全独立的通道4-20 mA 源-汇输出HART® 兼容高精度三端口隔离，输入/输出/电源高密度，每个单元两个通道状态：输入类型4 至 20 mA（单独供电输入，压降 ≤ 7 V），读数范围 0 至 22 mA。HART阻抗225 Ω，典型值。输出类型4至20 mA。汇出电压范围2至30 V。负载范围0至500 Ω，带传统Tx输入250 Ω标称值（160至500 Ω），带智能Tx输入。电流限制24 mA（最高负载450 Ω）≤最大电流≤26 mA。响应时间20 ms（10%至90%阶跃变化）。校准精度≤ ± 20 μA.线性度精度≤ ± 20 μA.温度影响≤ ± 2 μA/°C.IsolationTest VoltageIn/Out 2.5 kV; In/Supply 2.环境条件工作温度范围 -40 至 +70 °C.存储温度范围 -45 至 +80 °C.安装类型DIN-导轨 35 毫米，带或不带电源总线，或安装在定制 Term.重量约 135 克通过极化插入式断开螺钉接线端子进行连接，可容纳高达 2.5 mm² (13 AWG) 的端接。尺寸宽度 12.5 mm，深度 123 mm，高度 120 mm：认证：SIL 证书摘要：TUV IT 25 SIL 0609 A (EN)符合性声明：D6000 系列欧盟符合性声明 (EN|IT)符合性声明 G3 (EN)文档：D6016 数据表 (EN | IT | FR | PT | DE | ES | CN | JA)使用手册 D6016 (EN)安全手册 D6016 (EN)技术规格：SIL 3 / SC 32 个完全独立的通道4-20 mA 源-汇输出HART® 兼容高精度三端口隔离，输入/输出/电源高密度，每个单元两个通道电压：标称 24 Vdc（18 至 30 Vdc），反极性保护电流消耗：31 mA @ 24 Vdc，20 mA 输出，典型功耗： 1.80 W @ 24 Vdc，20 mA 输出，250 Ω 负载和 24 Vdc 输出电源，典型值输入类型：4 至 20 mA（单独供电输入，压降 ≤ 7 V），读数范围 0 至 22 mAHART 阻抗：225 Ω，典型值输出类型：4 至 20 mASink 输出电压范围：2 至 30 V负载范围：电流限制：24 mA（最高 450 Ω 负载） ≤ 最大电流 ≤ 26 m响应时间：20 ms（10 至 90 % 阶跃变化）校准精度：≤ ± 20 μ线性度精度：≤ ± 20 μ温度影响：≤ ± 2 μ温度影响：≤ ± 2 μ温度影响：≤ ± 2 μ温度影响：≤ ± 2 μ影响：≤ ± 2 μA/°C 测试电压：输入/输出 2.5 kV；输入/电源 2.5 kV；输入/输入 500 V；输出/电源 500 V；输出/输出 500 V 工作温度：-40 至 +70 °C 储存温度：-45 至 +80 °C 安装：DIN 导轨 35 毫米，带或不带电源总线，或安装在定制终端上。重量：约 135 克连接：采用极化插入式断开螺丝接线端子，可连接最大 2.5 mm² (13 AWG) 的端子：宽度：12.5 毫米，深度：123 毫米，高度：120 毫米
