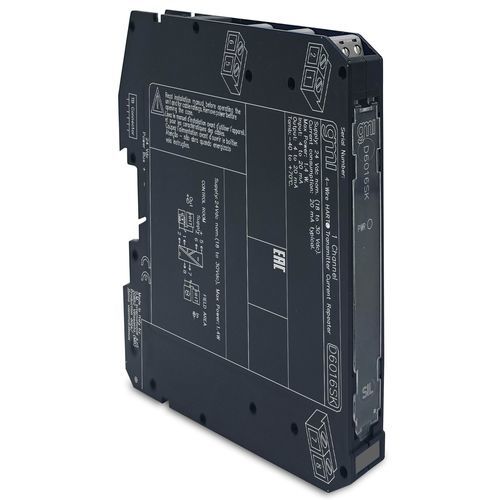

通信中继器 D6016SK

接口电流DIN导轨

SIL3 2 线有源 HART® Tx 电流中继器电流中继器 D6016 模块是一种高完整性模拟输入接口，适用于高风险行业安全相关系统中要求 SIL 3 级别的应用。它可在浮动电路中重复双线有源 4-20 mA 电流信号输入，以驱动安全区域负载。SIL 3 / SC 32 个完全独立的通道4-20 mA 源-汇输出HART® 兼容高精度三端口隔离，输入/输出/电源高密度，每个单元两个通道电源电压24 Vdc 标称电压（18 至 30 Vdc），反极性保护电流消耗20 mA @ 24 Vdc，20 mA 输出，典型值。典型功耗1.00 W @ 24 Vdc，在 250 Ω 负载和 24 Vdc 输出电源下输出 20 mA。输入类型 4 至 20 mA（单独供电输入，压降 ≤ 7 V），读数范围 0 至 22 mA。HART 阻抗 225 Ω，典型值。输出类型 4 至 20 mA。汇出电压范围 2 至 30 V。负载范围 0 至 500 Ω，使用传统 Tx 输入 250 Ω（160 至 500 Ω），使用智能 Tx 输入。校准精度≤ ± 20 μA.线性度精度≤ ± 20 μA.温度影响≤ ± 2 μA/°C.IsolationTest VoltageIn/Out 2.5 kV; In/Supply 2.环境条件工作温度范围 -40 至 +70 °C.存储温度范围 -45 至 +80 °C.安装类型DIN-导轨 35 毫米，带或不带电源总线，或安装在定制 Term.重量约 115 克。通过极化插入式断开螺丝接线端子进行连接，最多可连接 2.5 mm² (13 AWG) 的端子：状态：活动渠道：1产品生命周期政策认证：SIL（TUV IT 25 SILSIL (TUV IT 25 SIL 0609 A, TUV_SUD, 2025-07-29) 符合性声明：欧盟 D6000 系列符合性声明，符合性声明 G3 合规性附件：OPT5096, JDFT049技术规格：SIL 3 / SC 32 个完全独立的通道4-20 mA 源-汇输出HART® 兼容高精度三端口隔离，输入/输出/电源高密度，每个单元两个通道电压：标称 24 Vdc（18 至 30 Vdc）电流消耗：20 mA @ 24 Vdc，20 mA 输出功率耗散： 1.00 W @ 24 Vdc，20 mA 输出，250 Ω 负载输入：4 至 20 mA，压降 ≤ 7 V，读数范围 0 至 22 mAHART 阻抗：225 Ω输出：4 至 20 mA，输出电压范围 2 至 30 V负载范围：0 至 500 Ω：0 至 500 Ω电流限制：24 mA（最高 450 Ω 负载）≤ 最大电流 ≤ 26 m响应时间：20 ms（10 至 90 % 阶跃变化）校准精度：≤ ± 20 μ线性精度：≤ ± 20 μ温度影响：≤ ± 2 μ温度影响：≤ ± 2 μ影响：≤ ± 2 μA/°C 测试电压：输入/输出 2.5 kV；输入/电源 2.5 kV；输入/输入 500 V；输出/电源 500 V；输出/输出 500 V 工作温度：-40 至 +70 °C 储存温度：-45 至 +80 °C 安装：DIN 导轨 35 毫米重量：约 115 克连接方式：插拔式螺钉接线端子，最大 2.5 mm² (13 AWG)尺寸： 12.5 毫米 x 123 毫米 x 120 毫米
