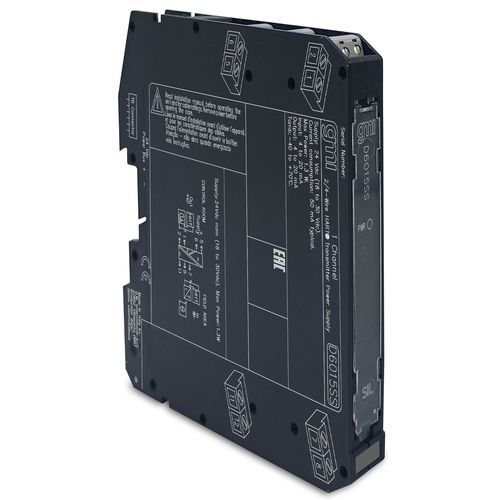

通信中继器 D6015SS

接口电流DIN导轨

SIL2 2/4 线 HART® 变送器电源中继器电源 D6015 模块是一种高完整性模拟输入接口，适用于高风险行业安全相关系统中要求 SIL 2 级别的应用。它提供完全浮动的直流电源，为传统的两线制 4-20 mA、有源或无源变送器供电，并在浮动电路中重复电流以驱动负载。SIL 2 / SC 34-20 mA 有源-无源输入，源-汇输出HART® 兼容输入和输出短路保护高精度三端口隔离，输入/输出/供电状态：活动通道：电流消耗 50 mA @ 24 Vdc，输出 20 mA，典型值。功率耗散 0.8 W @ 24 Vdc，输出 20 mA，典型值。输入类型 4 至 20 mA（单独供电输入，压降 ≤ 0.5 V）或 4 至 20 mA（2 线 Tx 电流限制 ≈ 25 mA），读数范围 0 至 24 mA。在源模式下，最大 600 Ω 负载；在 0 Ω 负载下，最小 2 V。响应时间5 ms。校准精度≤ ± 20 μA.线性度精度≤ ± 10 μA.温度影响≤ ± 2 μA/°C.IsolationTest VoltageIn/Out 2.5 kV; In/Supply 2.5 kV; Out/Supply 500 V.环境条件工作温度温度限制 -40 至 +70 °C.Storage temperature温度限制 -45 至 +80 °C.MountingTypeDIN-Rail 35 mm, with or without Power Bus or on custom Term.重量约 130 克。通过极化插入式断开螺钉接线端子进行连接，最多可连接 2.5 mm² (13 AWG) 的端子。认证：EMC：D5000/D6000 EAC EMC 符合性声明（欧亚共同体）D5000/D6000 系列的白俄罗斯计量认证D5000/D6000 系列的哈萨克斯坦计量认证D5000/D6000 系列的俄罗斯计量认证SIL：TUV IT 25 SIL 0634 SIL 证书摘要符合性声明：D6000 系列的欧盟符合性声明符合性声明 G3 技术规格：产品类型：中继器电源，模拟输入接口应用：SIL 2 安全相关系统，高风险行业输入：4-20 mA，主动/被动，兼容 HART®输出：4-20 mA，源/汇，最大 600 Ω 负载隔离：3 端口（输入/输出/电源）安装：DIN 导轨 35 毫米尺寸 12.5 x 123 x 120 毫米重量：~130 克工作温度：-40 至 +70 °C
