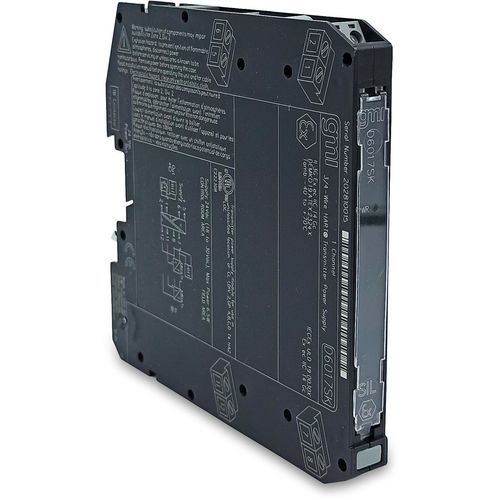

绝缘中继器 D6017SK

SIL 34-20 mA

中继器电源 D6017 模块是一种高完整性模拟输入接口，适用于高风险行业安全相关系统中要求 SIL 3 级别的应用。它为 3 线和 4 线 4-20 mA 变送器提供完全浮动的直流电源，并在浮动电路中重复电流以驱动负载。电路允许双向通信信号，适用于 HART® 设备。3/4 线 Tx4-20 mA 有源输入，源-汇输出HART® 兼容输入和输出短路保护高精度三端口隔离，输入/输出/电源技术规格：电源电压24 Vdc 标称电压（18 至 30 Vdc），反极性保护电流消耗255 mA @ 24 Vdc，200 mA 电源和 20 mA 输出信号，250 Ω，典型值功率耗散1.输入类型 4 至 20 mA（压降 ≤ 6 V），读数范围 0 至 24 mA。发射机额定线电压 24 V，最低 23 V @ 200 mA。额定电流 200 mA（可恢复保险丝保护），线性降额至 150 mA，温度范围 50 至 70°C。传统 Tx 负载 0 至 550 Ω。智能 Tx 负载标称值 250 Ω（150 至 500 Ω）。响应时间 10 ms（10 至 90 % 阶跃变化）。校准精度≤ ± 20 µA.线性度精度≤ ± 20 µA.温度影响≤ ± 2 µA/°C.IsolationTypeSupply/In 500 V; Supply/Out 500 V; In/Out 500 V; Field Supply/In 500 V; Field Supply/Out 500 V; Field Supply/Supply 500 V.环境条件工作温度-40 至 +70 °C.Storage temperature-45 至 +80 °C.MountingTypeDIN-Rail 35 mm, with or without Power Bus or on custom Term.重量约 155 克。连接采用极化插入式断开螺钉接线端子，最多可连接 2.5 mm² (13 AWG)：状态：激活通道1
