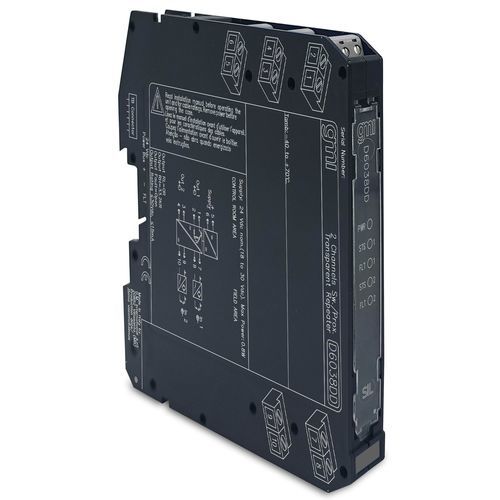

电流中继器 D6038DD

DIN导轨通用

开关/接近探测器中继器 D6038 是一种模块，适用于高风险行业安全相关系统中要求 SIL 3 级别的应用。该装置可针对开关或接近探测器进行配置，并将输入状态重复输出。输出端口可以有两种不同的阻抗值（RL 或 RH），也可以完全打开。模块输出按照以下对应关系重复输入状态：低输入状态 -> RL，高输入状态 -> RH。或者，也可将输出配置为反转输入状态。SIL 3 / SC 3现场开路和短路检测现场故障通用镜像至 PLC DIT三端口隔离，输入/输出/供电通过 DIP 开关进行现场编程高密度，每个单元两个通道技术规格：电源：标称 24 伏直流（18 至 30 伏直流(18 至 30 伏直流），反极性保护。电流消耗：30 mA @ 24 Vdc，典型值。功率耗散： 1.0 W @ 24 Vdc，典型值：开关电流水平：接通 ≥ 2.1 mA，断开 ≤ 1.2 mA。开路故障：电流 ≤ 0.05 mA。短路故障：电阻 ≤ 100 Ω。无故障：电流 ≥ 0.35 mA，电阻 ≥ 360 Ω。输入等效源：典型值 8 V 1 kΩ（空载 8 V，短路 8 mA）：无电压 SPST 固态继电器，带串联 (RL) 和并联 (RH-RL) 电阻，误差 ±5%。故障阻抗> 1 MΩ。最大电压：30 Vdc。响应时间：500 µs。频率响应最大 1 kHz：测试电压：输入/输出 1.5 kV；输入/电源 1.5 kV；输入/输入 500 V；输出/电源 500 V；输出/输出 500 V：工作温度：-40 至 +70 °C。存储温度：-45 至 +80 °C：DIN 导轨 35 毫米，带或不带电源总线，或安装在定制 Term.重量：约 135 克。重量：约 135 克：极化插入式断开螺丝接线端子，可连接最大 2.5 mm² (13 AWG) 的端子。尺寸宽度：12.5 毫米，深度：123 毫米，高度：120 毫米：激活
