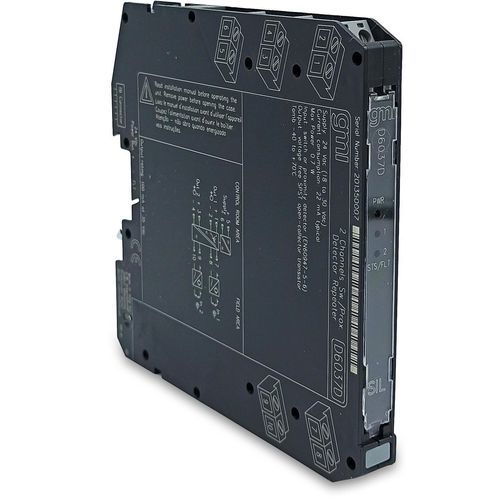

电流中继器 D6037D

DIN导轨

开关/接近探测器中继器 D6037 是一种模块，适用于要求 SIL 2 级的高危行业安全相关系统。该装置可为位于危险区域的开关或接近探测器进行配置，并将输入状态中继至安全区域的集电极开路晶体管。可选择的故障检测电路可用于接近传感器或配备线路末端电阻器的开关。SIL 2 / SC 3从 0 区/1 区输入安装在 2 区/2 区高频晶体管输出现场开路和短路检测通过 DIP 开关进行现场编程三端口隔离，输入/输出/供电高密度，每台设备两个通道技术规格：电源电压24 Vdc 标称值（18 至 30 Vdc），反极性保护。电流消耗22 mA @ 24 Vdc，短路输入时，晶体管闭合，典型值。功率耗散0.53 W @ 24 Vdc，短路输入时，晶体管闭合，典型值。8 mA输入等效源8 V 1 kΩ典型值（8 V空载，8 mA短路）.输出类型无电压SPST光耦合集电极开路晶体管.集电极开路/漏极额定值100 mA @ 35 Vdc（≤ 1.5 V压降）.漏电流≤ 50 μA @ 35 Vdc.响应时间≤ 100 μs.频率响应最大5 kHz.隔离测试电压I.S. In/Out 2.5 kV; I.S. In/Supply 2.5 kV；I.S. In/ I.S In 500 V；Out/Supply 500 V；Out /Out 500 V.环境条件工作温度范围 -40 至 +70 °C.存储温度范围 -45 至 +80 °C.安全说明设备相关仪器和无火花电气设备.安全参数Uo = 10.5 V，Io = 22 mA，端子 7-8 和 9-10 处 Po = 56 mW。Um = 250 Vrms 或 Vdc，-40 °C ≤ Ta ≤ 70 °C.安装类型DIN-Rail 35 mm，带或不带电源总线，或安装在定制终端板上。重量约 125 g (D6037D)，110 g (D6037S)。通过极化插入式断开螺钉接线端子进行连接，可容纳最大 2.5 mm² (13 AWG) 的端接：状态：激活通道：2
