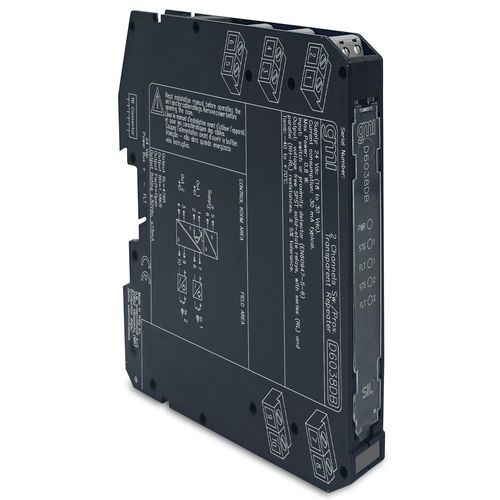

电流中继器 D6038DB

DIN导轨通用

开关/接近探测器中继器 D6038 是一种模块，适用于高风险行业安全相关系统中要求 SIL 3 级别的应用。该装置可针对开关或接近探测器进行配置，并将输入状态重复输出。输出端口可以有两种不同的阻抗值（RL 或 RH），也可以完全打开。模块输出按照以下对应关系重复输入状态：低输入状态 -> RL，高输入状态 -> RH。或者，也可将输出配置为反转输入状态。SIL 3 / SC 3现场开路和短路检测现场故障通用镜像至 PLC DIT三端口隔离，输入/输出/供应现场可编程 DIP 开关高密度，每个单元两个通道状态：通道：2技术数据供电电压24 Vdc nom.(电流消耗 30 mA @ 24 Vdc，典型值。功率耗散 1.0 W @ 24 Vdc，典型值。输入输入开关电流水平开 ≥ 2.1 mA，关 ≤ 1.2 mA。输入等效源 8 V 1 kΩ 典型值（8 V 空载，8 mA 短路）。输出类型无电压 SPST 固态继电器，具有串联 (RL) 和并联 (RH-RL) 电阻，误差 ±5%。最大电压 30 Vdc.响应时间 500 µs.频率响应最大 1 kHz.隔离测试电压输入/输出 1.5 kV；输入/电源 1.5 kV；输入/输入 500 V；输出/电源 500 V；输出/输出 500 V.环境条件工作温度温度限制 -40 至 +70 °C.存储温度温度限制 -45 至 +80 °C.安装类型DIN-导轨 35 mm，带或不带电源总线，或安装在定制的 Term.Board 上。重量约 135 g.连接通过极化插入式断开螺钉接线端子，最大可连接 2.5 mm² (13 AWG).尺寸宽度 12.5 mm，深度 123 mm，高度 120 mm.认证EMC：D5000/D6000 EAC EMC 符合性声明（欧亚共同体，ЕАЭС N RU Д-IT.PA08.B.82326/24，CONTROL，2024-09-26)SIL：TUV IT 25 SIL 0634 SIL 证书摘要（国际，TUV IT 25 SIL 0634，TUV_SUD，2025-09-19）符合性声明欧盟 D6000 系列符合性声明符合性声明 G3 符合性声明特性/技术规格产品：D6038DBType：开关/接近探测器中继器通道：2SIL 级：3输入：开关或接近探测器输出：SPST 固态继电器隔离：三端口（输入/输出/电源）安装：DIN 导轨 35 毫米尺寸 12.5 x 123 x 120 毫米重量：135 克工作温度：-40 至 +70 °C
