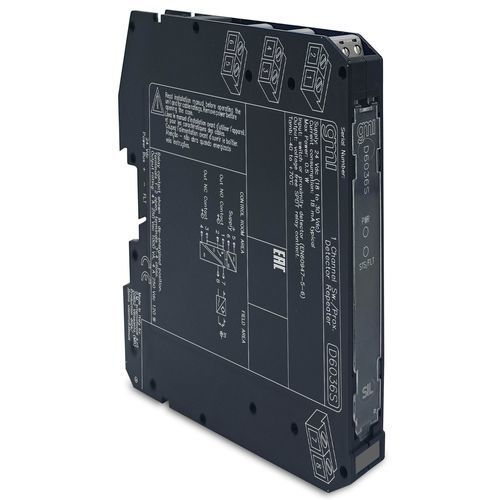

电流中继器 D6036S

DIN导轨

SIL2 开关/近接继电器输出中继器开关/近接探测器中继器 D6036 模块适用于高风险行业安全相关系统中要求 SIL 2 等级的应用。该装置可针对开关或接近探测器进行配置，并将输入状态中继至继电器触点。可选择的故障检测电路可用于接近传感器或配备线路末端电阻器的开关。SIL 2 / SC 3高电压/额定电流继电器输出现场开路和短路检测现场可编程 DIP 开关三端口隔离，输入/输出/电源高密度，每个单元两个通道状态：ACTIVEChannels：电流消耗18 mA @ 24 Vdc，短路输入时，继电器通电，典型值功率耗散0.45 W @ 24 Vdc，短路输入时，继电器通电，典型值输入输入开关电流水平ON ≥ 2.1 mA，OFF ≤ 1.2 mA.故障电流水平开路故障 ≤ 0.2 mA，短路故障 ≥ 6.8 mA.输入等效源8 V 1 kΩ典型值（8 V空载，8 mA短路）.输出类型无电压SPDT继电器触点.触点材料银合金（无镉），镀金.触点额定值4 A 250 Vac 1000 VA，4 A 250 Vdc 120 W（电阻负载）.触点最小开关电流1 mA.直流和直流输入等效源8 V 1 kΩ典型值（8 V空载，8 mA短路）.机械/电气寿命5 * 10⁶ / 3 * 10⁴ 操作，典型值。操作/释放时间8 / 4 ms，典型值。5 kV；Out/Out 1.5 kV.环境条件工作温度范围 -40 至 +70 °C.Storage 温度范围 -45 至 +80 °C.Safety descriptionEquipmentAssociated apparatus and non-sparking electrical equipment.Safety parametersUo = 10.5 V，Io = 22 mA，Po = 56 mW at terminals 7-8，9-10.Um = 250 Vrms 或 Vdc，-40 °C ≤ Ta ≤ 70 °C.安装类型DIN-Rail 35 mm，带或不带电源总线.重量约 120 g.连接采用极化插入式断开螺丝接线端子，最多可连接 2.5 mm² (13 AWG) 的端子.认证：EMC：D5000/D6000 EAC EMC 符合性声明（欧亚共同体，ЕАЭС N RU Д-IT.PA08.B.82326/24，CONTROL，2024-09-26)SIL：TUV IT 25 SIL 0635 SIL 证书摘要（国际，TUV IT 25 SIL 0635，TUV_SUD，2025-09-19）符合性声明：D6000 系列符合欧盟符合性声明符合 G3 标准特性/技术规格：产品类型：SIL2 开关/近接继电器输出中继器通道：1 继电器输出：高额定电压/电流现场开路和短路检测可编程：DIP 开关隔离：三端口（输入/输出/电源）安装：DIN 导轨 35 毫米尺寸 12.5 x 123 x 120 毫米重量：~120 克工作温度：-40 至 +70 °C储存温度：-45 至 +80 °C
